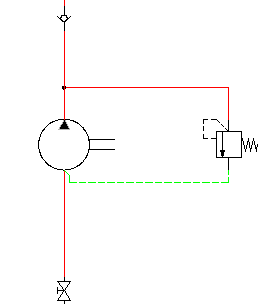

配管と機器(P&ID)の図、および油圧図を作成します。空圧図も同じワークフローで作成できます。
|
所要時間 |
65 分 |
|
必要条件: |
次の場所のすべてのファイル |
|
Users¥{ユーザ名}¥Documents¥Acade {バージョン}¥Aedata¥Tutorial¥Aegs¥P&ID を、次の場所にコピーします。 Users¥{ユーザー名}¥Documents¥Acade {バージョン}¥Aedata¥Proj¥Aegs |
|
|
注: コピーする前に、コピー先フォルダ内の既存のファイルを削除します。
|
これらの作業を実行するためには、以下のワークフローのトピックに従ってください。
- 油圧および P&ID の図面を設定する
- 油圧および P&ID のシンボルを挿入する
- パイプを作成する
