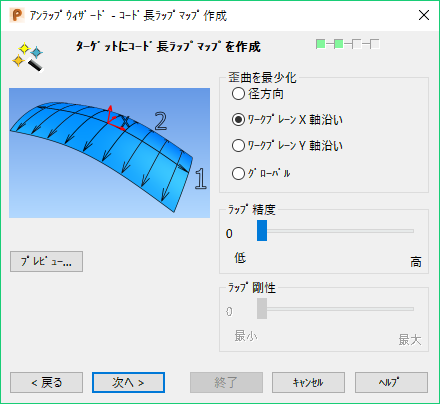

このページを使用して、コード ラッパーをターゲットオブジェクトからアンラップする方法を定義します。
ラップマップは、トライアングル化されたサーフェスの 2D 座標系です。 ターゲットオブジェクト上に、白黒の格子縞で表示されます。
- 歪みを最少化 － アンラップ処理で生じた歪みを最少化する箇所を選択します。 次のいずれかを選択します。
- 径方向 － ターゲットオブジェクトが四角形の場合に最適です。
- ワークプレーン X 軸沿い － デフォルト設定です。 ターゲットオブジェクトの X 軸沿いの、直線性と均一性を向上させます。
- ワークプレーン Ｙ 軸沿い － ターゲットオブジェクトの Y 軸沿いの、直線性と均一性を向上させます。
- グローバル （推奨） － サーフェス全体で歪みを均一に最少化して、可能な限りラッパーの形状を保持します。 このオプションを選択した場合、ラップ精度 は利用できません。
ヒント: この方法は、開いたターゲットにのみ適しています。ターゲットを閉じたり、管状にしたりすることはできません。ターゲットには、孔を含めることができます。 - ラップ精度 － スライダーを使用してラップマップの精度を調整し、歪みを削減します。 高 の場合、最も理想的なラップになりますが、処理に時間を要します。 デフォルト位置は、中間 です。
- ラップ剛性 － スライダーを使用してラップの角度を調整します。 最大 の場合、ラップマップの角度を下げて大きなマップ領域を保持します。 最小 の場合、ラップマップの角度を上げて曲率を保持します。 デフォルト位置は、中間です。
- プレビュー － ラップマップを作成して、ターゲットオブジェクト上に格子縞で表示します。
- 次へ －アンラップウィザード の カーブ選択 ページが表示されます。
