注: ラップ機能は、お使いのライセンスにより、利用できない場合があります。
カーブアンラップは アンラップウィザード を使用して、サーフェスやソリッドからカーブをアンラップする（剥がす）機能です。 これにより形状がアンラップ、または、平坦化され、ワイヤーフレームやシンボルの追加が可能になります。 修正された形状は、ターゲット オブジェクトに再ラップすることができます。
次のアイテムをアンラップすることができます。
- 従属カーブ
- トリムカーブ
- パッチバウンダリー
注: ターゲット サーフェス上に形状を再ラップするには、[サーフェス]タブ > [作成]パネル > [ラップ]をクリックします。
次の方法で、カーブをアンラップします。
- [ワイヤーフレーム]タブ > [選択から]パネル > [ラップ] > [アンラップ]をクリックして、アンラップ ウィザードを開始します。

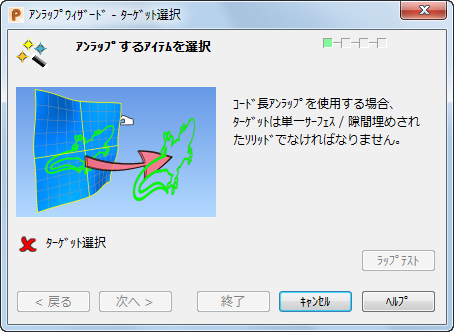

アンラップ ウィザードの[ターゲット選択]ページが表示されます。
- ターゲット選択 － アンラップするアイテムを選択します。
- [ラップ]: これにより、ウィザードの[コード長ラップマップ作成]ページが表示されます。これにより、トライアングルファイルを読込む前に、ターゲット上のコード長ラップの結果をプレビューすることができます。
- [次]をクリックして、アンラップ ウィザードの[アンラップ方法]ページを表示します。
