프로젝트의 설계, 개발 및 시공 단계에 걸쳐 도면 및 수정사항을 효율적으로 검토해야 합니다. 도면 비교 기능을 사용하면 쉽고 빠르게 여러 버전의 도면을 시각적으로 비교하고 제안된 변경사항을 검토할 수 있습니다.
일반적으로 도면이 생성되고 정보가 추가되면서 한 프로젝트에서 여러 번의 검토가 필요합니다. 도면 비교는 검토 도면과 프로젝트 도면을 비교합니다. AutoCAD Architecture 2022 toolset 외에도 도면 비교 기능을 통해 AutoCAD
, Revit AutoCAD MEP toolset, Revit Architecture 및 Revit Structure에서 도면을 비교할 수 있습니다. 원래 도면이 프로젝트 도면이고 수정되어 계산할 준비가 된 도면이 검토 도면입니다.
비교 프로세스는 도면을 투사지 또는 마일라 시트에 받은 다음 원래 프로젝트 도면에 중첩하여 도면을 비교했던 이전의 방법과 비슷합니다. 도면 비교에서는 도면 화면에 그래픽 변경사항과 함께 도면 내의 객체에 대한 정보 데이터를 표시합니다.
도면 비교 팔레트의 설정 탭에서 검토 도면을 선택하고 각 도면을 해당 프로젝트 도면과 비교합니다. 비교 후 도면 비교 팔레트의 검토 탭과 도면 영역에서 결과를 봅니다.
도면 비교에서는 검토 도면에서 수정, 추가 또는 제거된 객체를 식별합니다. 객체의 상태(수정됨, 새로 만들기 또는 누락)에 따라 색상이 할당되고 변경사항 리스트가 생성됩니다.

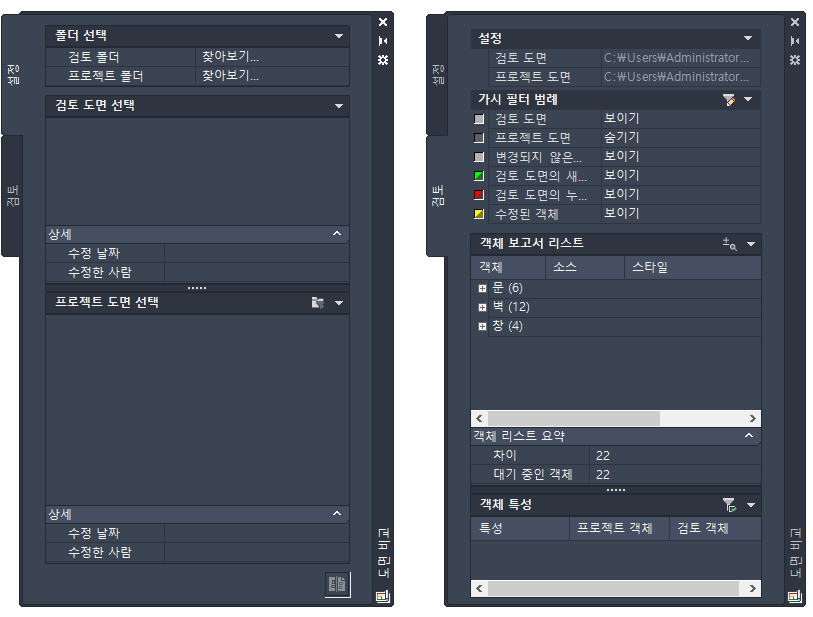

도면 비교 팔레트
다음 예에서는 간단한 바닥 평면을 수정하여 도면 비교에서 비교 세션 동안 표시하는 정보를 보여줍니다. 검토 도면에서는 하단 수직 내부 벽 세그먼트가 왼쪽으로 이동하여 수평 내부 벽 세그먼트가 짧아지고, 외부 문이 오른쪽 외부 벽 세그먼트에 추가되며, 창이 상단 외부 벽 세그먼트에서 제거된 것을 포함하는 프로젝트 도면에 대한 변경사항을 표시합니다.

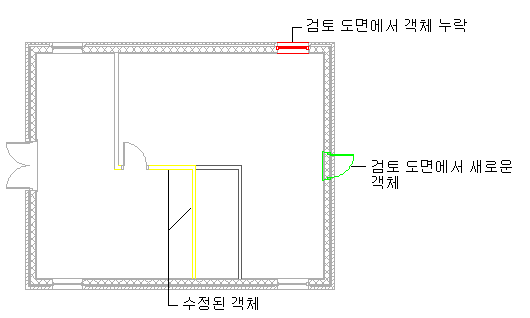

도면을 비교할 때 변경 유형에 따라 변경사항이 색상으로 구분되어 표시됩니다.
검토 탭의 객체 보고서 리스트에 변경사항에 대한 정보도 표시됩니다.
도면 비교를 위한 파일 구성
AutoCAD Architecture 2022 toolset 프로젝트(도면 관리 기능)에서는 건물의 관리, 보기 및 구성에 도움이 되는 자동화된 도구를 제공합니다. 사용 중인 도면을 구조적 프로젝트에 포함시킬 필요는 없지만 포함시키면 도면 비교가 가장 효율적으로 이루어집니다. 프로젝트 환경에서 작업하는 경우 도면 비교는 도면 파일 집합을 프로젝트로 구성된 것으로 식별하는 APJ(Autodesk 프로젝트 정보) 파일을 인식합니다. 팀의 여러 사용자가 프로젝트에 액세스하여 이를 공유 및 리디렉션하고 프로젝트 설정의 최상위 폴더에 있는 도면을 검토할 수 있습니다.
AutoCAD Architecture 2022 toolset에서 구조적 프로젝트 작업을 수행하지 않는 경우 원래 도면은 프로젝트 폴더에 구성하고 검토할 수정된 도면은 검토 폴더에 구성합니다. 비교를 수행하기 위한 올바른 컨텍스트를 제공하려면 모든 프로젝트 도면이 동일한 최상위 폴더에 포함되어 있어야 합니다. 도면 비교를 시작할 때는 프로젝트 폴더와 검토 폴더 모두에 대해 이러한 소스 폴더를 지정합니다. 다음과 같이 도면이 평면, 입면 및 단면으로 느슨하게 구성되어 있을 수 있습니다.
도면 비교를 위한 일반 지침
도면 비교는 모형 공간에서만 사용할 수 있습니다. 비교하기 위해 선택한 도면이 도면 공간에 저장된 경우 도면 비교에서는 자동으로 모형 탭으로 전환합니다. 시트의 컨텐츠는 도면 공간에서만 사용할 수 있으므로 도면 비교에서는 프로젝트 도면 선택 창의 프로젝트 도면 리스트에 시트를 표시하지 않습니다.
도면 비교에서는 현재 도면 조건의 스냅샷을 작성합니다. 검토 프로세스가 활성 상태인 동안 프로젝트 도면요소 수정이나 주석 축척 변경과 같은 변경 작업을 수행하는 경우 새 비교를 실행할 때까지 변경 결과가 표시되지 않습니다.
도면 비교 세션 중 화면에 열려 있는 도면은 중첩된 검토 도면 이미지가 화면에 표시된 프로젝트 도면입니다. 모든 변경 작업은 프로젝트 도면에서 수행됩니다. 현재 프로젝트 도면에 대한 변경사항을 저장할 수는 있지만 검토 도면을 프로젝트 도면과 병합하거나 수정할 수는 없습니다.
도면 비교는 통합 도구가 아닙니다. 도면 비교 프로세스를 완료하고 도면 간의 차이점을 수집한 후에도 검토 도면이 프로젝트에 자동으로 통합되지 않습니다. 검토 도면과 모든 관련 파일(예: 외부 참조 파일 및 이미지 파일)을 수동으로 통합하고 적절한 위치에 복사해야 합니다.
