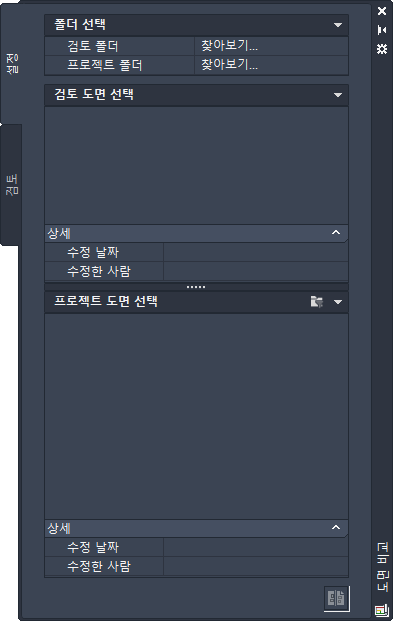

도면 비교 팔레트의 설정 탭에서는 도면을 일치시키고 분석하는 컨텍스트를 지정합니다. 폴더 선택 아래의 검토 폴더에는 업데이트된 도면이나 수정된 도면이 있고 프로젝트 폴더에는 원래 버전의 도면 파일이 있습니다. 올바른 컨텍스트를 제공하려면 모든 프로젝트 도면 파일이 동일한 최상위 폴더에 포함되어 있어야 합니다.
일치 및 분석 프로세스에서는 각 검토 도면이 프로젝트 도면의 수정된 버전인지 여부를 확인합니다. 수정된 버전인 경우 두 도면 파일이 일치됩니다.
-
를 클릭합니다. - 검토 폴더의 설정 탭에서 찾아보기
를 클릭하고 프로젝트 도면이 있는 폴더로 이동한 후 도면을 선택합니다. 이 폴더의 도면 파일은 검토 도면 선택 창에 알파벳순으로 표시됩니다. 이러한 파일에는 호스트 도면과 호스트 도면 내에 외부 참조(xref)로 내포된 모든 도면이 포함됩니다.
- 프로젝트 폴더에 대해 찾아보기 를 클릭하고 프로젝트 도면이 있는 폴더로 이동한 후 도면을 선택합니다.
자동 일치 및 분석 확인 대화상자가 표시됩니다.
주: 대부분의 경우 자동 일치 및 분석 옵션을 사용하는 것이 좋습니다. 검토 도면의 이름이 바뀌었거나 적은 세트의 도면을 비교하려는 경우에만 도면을 수동으로 일치시킵니다. - 검토 도면을 프로젝트 도면과 일치시킵니다.
원하는 작업... 할 일... 도면 비교에서 모든 검토 도면을 이러한 폴더에 있는 모든 프로젝트 도면과 자동으로 일치시킴 예를 클릭합니다. 자동으로 도면 일치 및 분석 진행률 막대가 표시됩니다. 소프트웨어에서 파일 이름별로 도면을 일치시킵니다.
자동으로 일치시키기 전에 프로젝트 폴더에 대해 다른 프로젝트 폴더 선택 아니오를 클릭하고 폴더 선택에서 프로젝트 폴더에 대해 프로젝트 도면이 포함된 폴더를 찾습니다. 자동 일치 및 분석 확인 대화상자가 표시되면 예를 클릭합니다. 또한 도면을 다음과 같이 선택적으로 일치시킬 수도 있습니다.
원하는 작업... 할 일... 자동으로 일치시킬 특정 도면/폴더 선택 아니오를 클릭하고 검토 도면 선택 창에서 일치시킬 도면이나 도면 폴더를 마우스 오른쪽 버튼으로 클릭한 다음 자동으로 일치를 선택합니다. 도면을 수동으로 일치 아니오를 클릭하고 검토 도면 선택 창에서 도면을 선택한 다음 프로젝트 도면 선택 창으로 끕니다. 이름이 서로 다른 도면을 수동으로 일치시키는 경우 도면 간의 관계가 설정됩니다. 이 관계에 따라 프로젝트 폴더에 대해 필터 모드를 사용할 때 표시되는 내용이 달라집니다.
일치에서 특정 도면을 제외 아니오를 클릭합니다. 검토 도면 선택 창에서 제외할 도면이나 도면 폴더를 마우스 오른쪽 버튼으로 클릭하고 비교에 포함을 선택 해제합니다. 주: 비교에서 도면을 제외하는 경우 제외된 도면의 객체는 비교 후 수정되지 않은 것으로 표시됩니다. 따라서 더 적고 관리하기 쉬운 수정사항 세트에 집중할 수 있습니다.비교에서 제외된 파일은 해당 파일과 모든 외부 참조가 원본과 정확히 일치하는 것처럼 동작합니다. 제외된 파일 내의 객체나 제외된 파일에서 외부 참조하는 객체는 수정되지 않은 것으로 표시됩니다. 비교에 포함하지 않을 파일을 제외해야 합니다.
주: Architectural Desktop R14 또는 그 이전 버전의 도면은 자동으로 일치시킬 수 없지만 비교할 수는 있습니다. 이전 도면을 2007 형식으로 저장하여 업데이트하거나 수동으로 일치시킬 수 있습니다.프로젝트 도면과 검토 도면이 일치되면 다음과 같이 도면 이름 옆의 아이콘에 도면의 상태가 표시됩니다.
아이콘 설명
일치가 아직 시도되지 않음. 모든 검토 도면의 초기 상태입니다.
검토 도면이 일치되었지만 선택되지 않음
검토 도면이 일치되고 선택되었음
프로젝트 도면에서 일치하는 검토 도면을 선택함
검토 도면에 대한 일치를 찾을 수 없음
사용자가 검토 도면을 비교에서 명시적으로 제외함 검토 또는 프로젝트 폴더에서 도면을 선택하면 선택한 도면 파일이 수정된 날짜와 수정한 사람의 이름이 표시됩니다.
- 결과에 대해 필터를 설정하려면 검토 도면 선택 창에서 도면을 선택하고 프로젝트 도면 선택 제목 막대에서
을(를) 클릭합니다. 필터를 설정하면 프로젝트 폴더의 도면이 필터링되어 검토 폴더에서 선택한 도면과 일치된 도면 및 선택한 검토 도면이 외부 참조되는 프로젝트 도면만 표시됩니다. 필터 모드를 해제하면 프로젝트 폴더의 도면이 모두 나열됩니다.
- 다음 방법 중 하나를 사용하여 비교를 시작합니다.
- 검토 도면 선택 창에서 검토 도면을 선택하고 프로젝트 도면 선택 창에서 프로젝트 도면을 선택한 후 마우스 오른쪽 버튼을 클릭하고 이 도면에서 비교 시작을 클릭합니다.
- 검토 도면 선택 창에서 검토 도면을 선택하고 프로젝트 도면 선택 창에서 프로젝트 도면을 선택한 다음 탭의 맨 아래에서
(도면 비교 시작)을 클릭합니다. - 검토 도면 선택 창에서 검토 도면을 선택하고 프로젝트 도면 선택 창에서 프로젝트 도면을 두 번 클릭합니다.
처리되는 동안 비교되는 객체 수가 객체 비교 진행률 막대에 표시됩니다. 결과가 생성되려면 항상 도면 비교 프로세스가 완료될 수 있게 합니다.
주의: 도면에서 작업하는 동안 AutoCAD 명령취소 명령을 사용할 수 있지만 도면 비교와 관련된 작업을 취소할 때는 이 명령을 사용할 수 없습니다.비교 작업이 완료되면 도면 비교 팔레트의 검토 탭이 별도의 도면 비교 패널과 함께 표시됩니다.
