Ćwiczenie 1: Przesuwanie linii działki

W tym ćwiczeniu rozmiar działki zostanie zmieniony poprzez przesuwanie dołączonej linii działki wzdłuż frontu działki.

Określanie ustawień tworzenia działki

1. Otwórz Parcel-2A.dwg, który znajduje się w folderze rysunków samouczka.
2. Kliknij kartę Narzędzia głównepanel Utwórz projektlistę rozwijanąDziałkaNarzędzia tworzenia działki Wyszukiwanie .
3. Na pasku narzędzi Narzędzia układu działki kliknij przycisk .
4. Określ następujące parametry:

   Zauważmy, że po określeniu wszystkich parametrów w dolnej części okna Narzędzia układu działki wyświetlana jest grafika podglądu.

   Określenie wymiarów działki

   Układ automatyczny

   • Powierzchnia minimalna: 8000.00
   • Front minimalny: 40.0000
   • Użyj frontu minimalnego przy odsunięciu: Tak
   • Odsunięcie frontu: 20.0000
   • Szerokość minimalna: 40.0000
   • Głębokość minimalna: 50.0000
   • Użyj głębokości maksymalnej: Tak
   • Głębokość maksymalna: 200.0000
   • Preferencja wielu rozwiązań: Użyj najmniejszego obszaru
   • Tryb automatyczny: Nie
   • Dystrybucja pozostałych: Umieść pozostałość w ostatniej działce

Przesuwanie linii działki

1. Na pasku narzędzi Narzędzia układu działki kliknij przycisk Linia przesunięcia — Edytuj.
2. W oknie dialogowym Utwórz działki — Układ kliknij przycisk OK.

   Pojawi się monit o zaznaczenie dołączonej linii działki, której położenie ma zostać zmienione.

   Uwaga:

   Dołączona linia działki to taka linia, która została utworzona przy użyciu dokładnych narzędzi określania rozmiaru: kąta przesuwania, kierunku przesuwania i linii obrotu dostępnych na pasku narzędzi Narzędzia układu działki. Polecenia edycji linii przesunięcia można używać jedynie do edycji dołączonych linii działki. Użytkownik zapozna się ze sposobem edycji linii działki, które zostały utworzone za pomocą innych metod w ćwiczeniu 3: Edycja geometrii linii działki.

3. Kliknij na rysunku linię działki biegnącą między działkami 108 i 109.

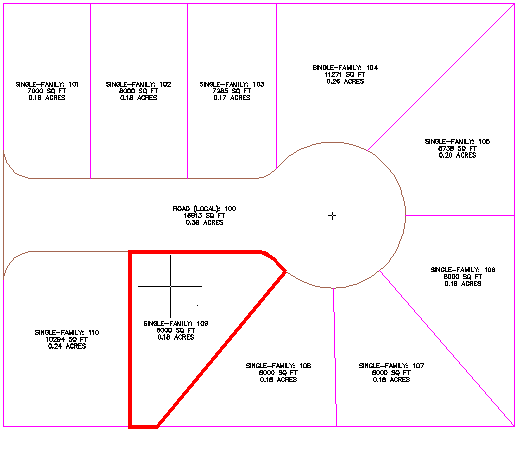

4. Wybierz działkę, która ma zostać skorygowana, przesuwając kursor nad posiadłością 109. Zostaną zaznaczone granice działki. Kliknij myszą w obrębie działki.

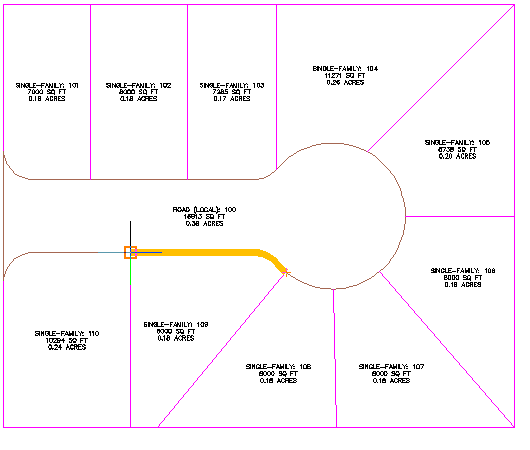

5. Określ front działki, jak pokazano na poniższym rysunku.

6. Wprowadź kąt frontu równy 90 stopni.

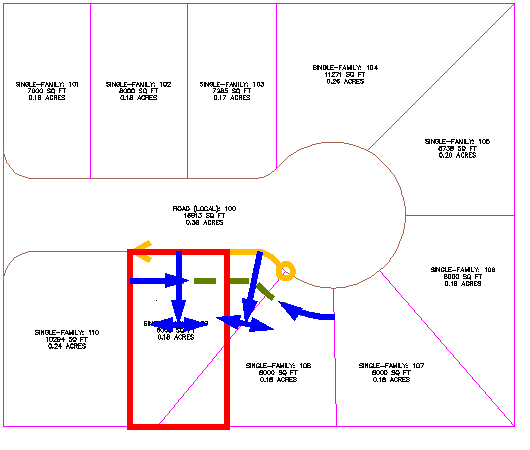

   Wyświetlana jest grafika podglądu parametrów tworzenia działki i proponowane rozwiązanie. Na wyświetlonym rozwiązaniu linia działki jest przesunięta wzdłuż frontu przy określonym kącie. Proponowane rozwiązanie obejmuje obszar odpowiadający parametrom tworzenia działki określonym na początku tego ćwiczenia.

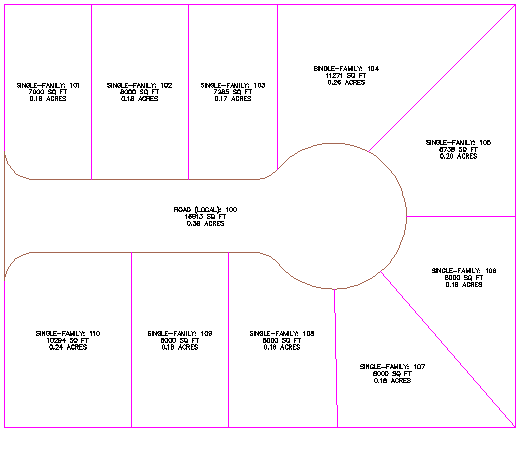

7. Naciśnij klawisz Enter.

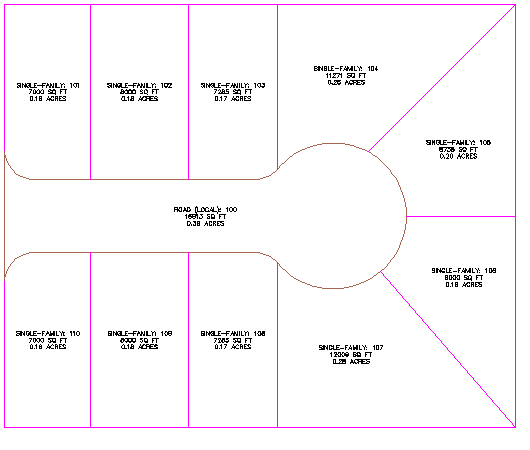

   Zadania uzupełniające: Powtórz czynności opisane w punktach 3–8, aby przesunąć linie działki znajdujące się między działkami 108, 109 i 110 w celu dopasowania ich do układu działek 101, 102 i 103.


8. Naciśnij klawisz ESC, aby zakończyć polecenie.

Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 2: Obrót jednego końca linii działki.
