Ćwiczenie 4: Dokończenie części

W tym ćwiczeniu zostaną dodane ostateczne parametry modelu i rozmiaru, które umożliwią modyfikowanie geometrii części w programie Autodesk Civil 3D.

Ćwiczenie stanowi kontynuację tematu Ćwiczenie 3: Definiowanie geometrii prostopadłościennej części komory podziemnej.

1. Ćwiczenie należy kontynuować w środowisku Kreatora części. Kliknij kartę Widok panel WidokiIzometryczny SW. Następnie parametry rozmiaru, które będą dostępne w programie Autodesk Civil 3D, zostaną połączone z rzeczywistymi wymiarami górnego przekroju. Ten widok ułatwi wykonanie czynności opisanych w następnych kilku punktach.
2. Kliknij prawym przyciskiem myszy menu Parametry rozmiaru i wybierz polecenie Edytuj konfigurację. W górnej części okna dialogowego Edytuj rozmiary części kliknij przycisk Nowy. Zostanie wyświetlone okno dialogowe Nowy parametr.
3. Kliknij przycisk Wysokość ramy, a następnie przycisk OK. Zostanie dodany parametr Wysokość ramy (SFH).
4. Przewijaj widok w prawą stronę do momentu, aż zobaczysz kolumnę Promień. Kliknij pozycję Stała w kolumnie SFH i zmień ją na Lista. Kliknij strzałkę przycisku rozwijanego obok opcji Konfiguracja parametru i wybierz pozycję Wartości. Zostaną wyświetlone wartości każdego z parametrów.
5. Kliknij komórkę wartości w kolumnie SFH, a następnie kliknij przycisk Edytuj. Dodaj wartości 8, 12 i 16 do listy i kliknij przycisk OK. Ustaw wartość SFH na 8. Ten parametr będzie teraz dostępny w programie Autodesk Civil 3D jako trzy rozmiary.
6. Kliknij przycisk OK. Kliknij polecenie Zapisz rodzinę części. W ten sposób Parametry modelu zostaną zaktualizowane i będą obejmować Parametry rozmiaru.
7. Kliknij prawym przyciskiem myszy pozycję Parametry rozmiaru i kliknij polecenie Edytuj wartości. Ustaw następujące wartości:
   • SBSL: 120
   • SBSW: 60
   • SFL: 108
   • SFW: 48
   • SBSH: 48

   Kliknij przycisk Aktualizuj model znajdujący się na pasku narzędzi okna dialogowego Edytuj rozmiary części. Kliknij przycisk OK. W ten sposób Parametry modelu będą pasować do Parametrów rozmiaru.

8. Kliknij prawym przyciskiem myszy pozycję Parametry modelu, a następnie kliknij polecenie Edytuj. Ustaw wartość LenB1 równą SFH. Kliknij przycisk Zamknij. Wartość LenB1 jest wymiarem reprezentującym głębokość wyciągnięcia ramy zewnętrznej.

9. Rozwiń węzeł Modyfikatory. Kliknij prawym przyciskiem myszy opcję Prostopadłościan i wyłącz jego widoczność. Włącz widoczność prostopadłościanu zewnętrznego i wewnętrznego. Zostaną wyświetlone odpowiednie modyfikatory wymiarowania.
10. Kliknij prawym przyciskiem myszy opcję Wymiary modelu, a następnie kliknij polecenie Dodaj odległość. Kliknij na rysunku wyciągnięcie zewnętrznego prostokąta, a następnie kliknij lokalizację wymiaru.


    Zostanie utworzony wymiar LenB3.


11. Powtórz czynności opisane w tym punkcie w przypadku wyciągnięcia prostokąta wewnętrznego.


    Zostanie utworzony wymiar Len B4.


12. Kliknij prawym przyciskiem myszy opcję Parametry modelu, kliknij polecenie Edytuj i ustaw równanie LenB3 jako LenB4 + Fth (grubość podłogi). W wyświetlonym oknie dialogowym Parametry modelu ustaw wartość Fth jako 4. Wartość Len B3 jest długością wyciągnięcia zewnętrznego prostokąta, która jest ustawiona jako długość wyciągnięcia wewnętrznego prostokąta powiększona o grubość podłogi.
13. Przyrównaj wymiar LenB4 do SRS-SFH (wysokość między włazem i zbiornikiem ściekowym – wysokość ramy). Zmień wartość SRS na 48.
14. Zdefiniuj wartość SBSH jako LenB1+LenB3 i kliknij przycisk Zamknij. Wartość SBSH jest parametrem Wysokość struktury.
    Uwaga:

    Ten parametr będzie widoczny w programie Autodesk Civil 3D, ale nie będzie można go edytować. Ważne jest, aby wartość tego parametru była różna od zera. W przeciwnym razie część w programie Autodesk Civil 3D nie będzie wyświetlana.

15. W parametrach rozmiaru wprowadź poniższe zmiany.
    • Fth
      • Zmień na listę.
      • W liście wpisz 4, 8 i 12.
      • Ustaw wartość 4.
    • Wth
      • Zmień na listę.
      • W liście wpisz 4, 8 i 12.
      • Ustaw wartość 4.
    • Dodaj parametr SIL (długość struktury wewnętrznej)
      • Zmień na listę.
      • W liście wpisz wartości od 48 do 120 co 12 cali.
      • Ustaw wartość 120.
    • Dodaj parametr SIW (szerokość struktury wewnętrznej)
      • Zmień na listę.
      • W liście wpisz wartości od 36 do 60 co 12 cali.
      • Ustaw wartość 60.
    • SRS
      • Zmień na zakres.
      • Ustaw minimalną wartość równą 36.
      • Ustaw maksymalną wartość równą 120.
      • Ustaw wartość domyślną równą 72.

    Fth = grubość podłogi, a Wth = grubość ściany. Te parametry będą dostępne w trzech rozmiarach oraz będą stanowić właściwości struktury dostępne do edycji w programie Autodesk Civil 3D.

    SIL = długość struktury wewnętrznej, a SIW = szerokość struktury wewnętrznej. Te parametry są dostępne i mogą przyjąć wartości w 12-calowych interwałach. Są to kluczowe wartości struktury sterujące długością i szerokością części w programie Autodesk Civil 3D.

    Wysokość od włazu do zbiornika ściekowego Jest to kluczowa właściwość struktury, która umożliwia sterowanie głębokością struktury w programie Autodesk Civil 3D.

    Po zakończeniu kliknij przycisk Zapisz rodzinę części, aby zapisać część i zaktualizować parametry modelu w celu uwzględnienia nowych wartości parametrów rozmiaru.

16. Kliknij prawym przyciskiem myszy pozycję Parametry rozmiaru i kliknij polecenie Edytuj wartości. Zmień następujące wartości.
    • SBSL = 120
    • SBSW = 60
    • SFL = 108
    • SFW = 48

    Kliknij przycisk Aktualizuj model znajdujący się na pasku narzędzi okna dialogowego Edytuj rozmiary części, a następnie kliknij przycisk OK.

17. Kliknij prawym przyciskiem myszy pozycję Parametry modelu, a następnie kliknij polecenie Edytuj. W kolumnie Równanie wprowadź następujące zmiany dla każdego z poniższych parametrów. Zmiany należy wprowadzać w przedstawionej kolejności.
    • LenA1: SIL + (2*Wth) — LenA1 jest wymiarem zewnętrznej długości prostopadłościanu w modelu. Został ustalony jako długość struktury wewnętrznej (SIL) powiększona o grubość każdej ściany (2 x Wth).
    • LenA2: SIW + (2*Wth) — LenA2 jest wymiarem zewnętrznej szerokości prostopadłościanu w modelu. Został on ustalony jako wewnętrzna szerokość struktury (SIW) powiększona o grubość każdej ściany (2 x Wth).
    • SBSL: LenA1 — SBSL i SBSW to istotne właściwości struktury, w których ustawiono rzeczywiste wymiary modelu.
    • SBSW: LenA2
    • SVPC: SFH + 6 — Prześwit odpływu (SVPC) został ustalony jako wysokość ramy (SFH) plus sześć cali.

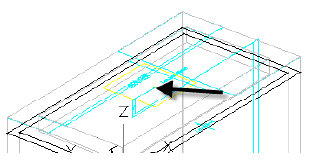

18. Rozwiń drzewo Płaszczyzny robocze WłazGeometria. Kliknij prawym przyciskiem myszy punkt Środkowy ustalony, a następnie wybierz polecenie Widoczny. Na rysunku zostanie wyświetlony punkt środkowy włazu.

19. Rozwiń opcję Dane układu automatycznego. Kliknij prawym przyciskiem myszy menu Dane układu, a następnie kliknij polecenie Wybierz punkt położenia. Użyj trybu lokalizacji względem obiektu: Punkt, aby wybrać ustalony punkt środkowy. Punkt położenia jest bardzo podobny do punktu wstawienia bloku AutoCAD.

20. Rozwiń węzeł Modyfikatory. Włącz widoczność elementu Rama i Prostopadłościan. Wyłącz pozostałe modyfikatory.
21. Kliknij polecenie Generuj mapę bitową.
22. Kliknij opcję Widok izometryczny SW. Kliknij przycisk OK. Zostanie utworzona mapa bitowa, przeznaczona do katalogu części.

23. Kliknij polecenie Zapisz rodzinę części. Zakończ działanie środowiska Kreator części.

Aby kontynuować, przejdź do części Ćwiczenie 5: Korzystanie z nowej części.
