Ustawienia analizy trasy

Ustawienia analizy trasy określają sposób, w jaki elementy modelu wpływają na ścieżkę przejścia. Elementy modelu między punktami początkowym a końcowym ścieżki przejścia mają wpływ na trasę wygenerowaną przez analizę.

Przeszkody

Podczas umieszczania ścieżki przejścia w modelu elementy modelu będą uznawane za przeszkody na ścieżce przejścia, jeśli części ich geometrii znajdą się w strefie analizy. Domyślnie poniższe elementy modelu są ignorowane:

• Elementy ukryte w widoku.
• Wyburzone elementy.
• Elementy widoczne w podrysie widoku.

Dodaj kategorie modelu, które będą ignorowane w trakcie analizy ścieżki przejścia. W oknie dialogowym włącz opcję ignorowania dodatkowych kategorii modelu, a następnie wybierz z listy konkretne kategorie do zignorowania.

Uwaga: Podczas korzystania z rodzin zagnieżdżonych, aby dana rodzina była ignorowana jako przeszkoda podczas analizy trasy, musi być wybrana zarówno kategoria rodziny nadrzędnej, jak i rodziny zagnieżdżonej.

Strefa analizy

Analiza strefy używana przy wyznaczaniu ścieżki przejścia jest określana przez wartość górnego i dolnego odsunięcia od poziomu widoków. Jeśli w strefie analizy znajdzie się jakikolwiek fragment geometrii elementu modelu, zostanie uznany za przeszkodę na ścieżce przejścia. Ścieżka przejścia zostanie wygenerowana w taki sposób, aby omijała te przeszkody.

Zasadniczo najlepiej jest ustawić górę strefy analizy powyżej płaszczyzny cięcia widoku (zobacz temat: Informacje o zakresie widoku). Gdy górna część strefy analizy znajduje się poniżej płaszczyzny cięcia, program może zachowywać się w nieoczekiwany sposób.

Uwaga: Słupy i ściany pochyłe w strefie analizy ścieżki przejścia wpłyną na trasę. W celu zidentyfikowania elementów pochyłych na ścieżce może być konieczne wyświetlenie warunku w innym widoku lub użycie polecenia Pokaż przeszkody.

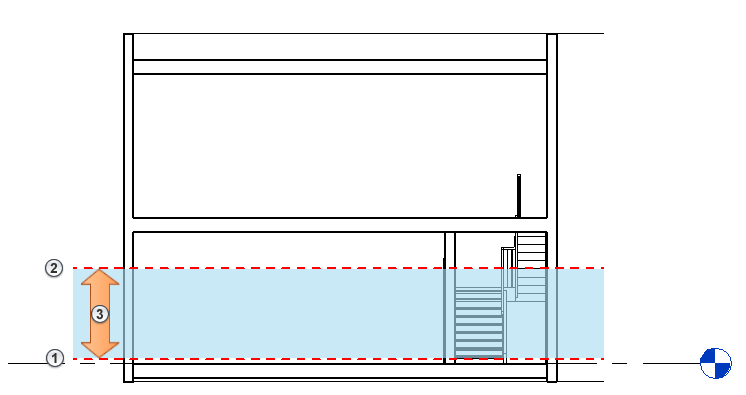

W poniższej sekcji przedstawiono strefę analizy widoku rzutu: dół , góra .
