W przypadku użycia narzędzia Utwórz model energetyczny, program Revit tworzy 4 widoki, pomagające użytkownikowi zrozumieć geometrię modelu energetycznego.
- Widok przestrzeni analitycznych
- Widok stref-systemu
- Zestawienie przestrzeni analitycznych
- Zestawienie powierzchni analitycznych
Widoki te mają następujące funkcje:
- Przed rozpoczęciem przesyłania modelu energetycznego do analizy, sprawdź widoki, aby upewnić się, że model jest dobrze zdefiniowany i dokładnie odzwierciedla koncepcję projektową.
- Gdy symulacja energetyczna dostarcza nieoczekiwane wyniki, użyj opcji Widoki, aby rozwiązać problemy z modelem. Konieczne może być dostosowanie wartości parametrów Rozdzielczość przestrzeni analitycznej oraz Rozdzielczość powierzchni analitycznej.
Widok przestrzeni analitycznych

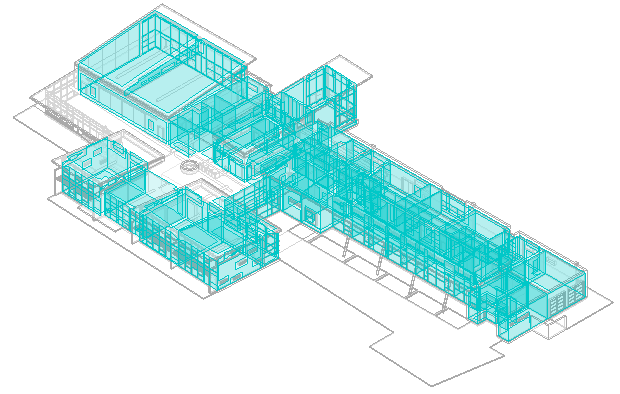

Gdy użytkownik kliknie przycisk Utwórz model energetyczny, program Revit utworzy model energetyczny i wyświetli go w widoku 3D o nazwie Przestrzenie analityczne. Nowy widok jest wyświetlany w Przeglądarce projektu w opcji Widoki 3D.
Widok Przestrzenie analityczne używa ustawień w oknie dialogowym Widoczność/Grafika, aby ukryć niektóre kategorie elementów budynku lub zastosować przezroczystość 50% w przypadku innych kategorii modelu, takich jak stropy i dachy. Ten widok przedstawia również przestrzenie analityczne położone na elementach budynku.
Użyj widoku, aby zrozumieć, w jaki sposób program Revit zinterpretował elementy budynku, aby utworzyć model energetyczny. Można użyć widoku panoramicznego, powiększać i obracać model energetyczny, aby przyjrzeć się mu bliżej.
Aby lepiej zapoznać się z modelem energetycznym, utwórz powielone widoki przestrzeni analitycznych i dostosuj ustawienia Widoczności/Grafiki. W jednym z powielonych widoków można na przykład ukryć wszystkie elementy modelu (usuwając zaznaczenia pól wyboru w opcji Widoczność w przypadku wszystkich elementów znajdujących się na karcie Kategorie modelu) i wyświetlić tylko powierzchnie analityczne. (Zobacz temat Określanie widoczności kategorii elementów.) Sprawdź te widoki, aby określić sposób, w jaki można ulepszyć model budynku, aby zapewnić większe wsparcie analizy energetycznej lub rozwiązywanie problemów związanych z wynikami analizy.
Widok stref-systemu
Widok stref-systemu również jest tworzony i wyświetlany w Przeglądarce projektu w obszarze Widoki 3D. W widoku stref-systemu elementy budynku są wyświetlane w taki sam sposób jak w widoku przestrzeni analitycznej, ale zamiast przestrzeni analitycznej są wyświetlane strefy-systemu.
Zestawienie przestrzeni analitycznych
Przestrzenie analityczne to zestawienie, które zawiera pojedyncze przestrzenie analityczne w modelu energetycznym. Te przestrzenie zostały utworzone do modelu energetycznego na podstawie zdefiniowanych pomieszczeń w modelu budynku i elementów programu Revit, które ograniczają pomieszczenie.
To zestawienie zawiera listę powierzchni i kubatury każdej przestrzeni jak również powierzchnię i kubaturę całego modelu. Jeśli przestrzeń analityczna jest oparta na pomieszczeniu, nazwa pomieszczenia znajduje się również na liście.
Sprawdź zestawienie, wyszukując następujące przypadki:
- nieoczekiwanie duże lub małe przestrzenie
- pomieszczenia o powierzchni lub kubaturze większej lub mniejszej niż oczekiwano
- suma powierzchni analitycznych i kubatury, większych lub mniejszych niż przewidywano (liczby te obejmują przestrzenie międzystropowe)
Aby sprawdzić określoną przestrzeń analityczną, wybierz ją w zestawieniu i użyj opcji Podświetl w narzędziu modelu, aby ją wyświetlić w widoku 3D modelu energetycznego.
Zestawienie powierzchni analitycznych
Zestawienie Powierzchnie analityczne zawiera pojedyncze powierzchnie analityczne w modelu energetycznym. Te powierzchnie zostały utworzone do modelu energetycznego na podstawie przestrzeni analitycznych.
To zestawienie zawiera obszar poszczególnych powierzchni, liczbę powierzchni o tym rozmiarze i typ otworu (taki jak drzwi lub okno) lub typ powierzchni (np. ściany wewnętrzne, ściany zewnętrzne, dach, cień, sufit lub płyta stropowa).
Sprawdź zestawienie, wyszukując następujące przypadki:
- nieoczekiwanie duże lub małe powierzchnie
- typy powierzchni lub otworów, które nie są zgodne z oczekiwaniami
- całkowity obszar powierzchni analitycznej, który jest większy lub mniejszy niż oczekiwano
Aby sprawdzić określoną powierzchnię analityczną, wybierz ją w zestawieniu i użyj opcji Podświetl w narzędziu modelu, aby ją wyświetlić w widoku 3D modelu energetycznego.
