Dowiedz się, jak optymalizacja energetyczna dla programu Revit automatycznie generuje model energetyczny z modelu architektonicznego, i poznaj strategie skracania czasu przetwarzania.
Tworzenie modelu energetycznego zazwyczaj wymaga tylko kilku sekund lub minut. Proces może być jednak znacznie dłuższy i trwać nawet godzinę lub dwie w przypadku bardzo dużych i szczegółowych modeli. Podczas tego procesu program Revit nie może wykonywać innych zadań.
Po kliknięciu przycisku

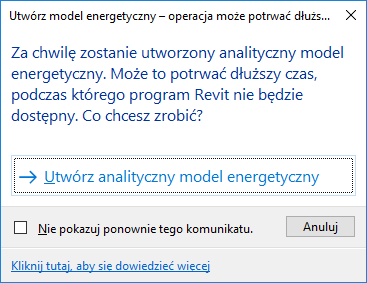

(Utwórz model energetyczny), pojawia się poniższe okno dialogowe:
To okno dialogowe pozwala uniknąć przypadkowego Inicjowanie proces tworzenia modelu energetycznego. Aby w przyszłości pominąć ten komunikat, zaznacz pole wyboru.
Czas wymagany do utworzenia modelu energetycznego
Czas wymagany do utworzenia modelu energetycznego jest proporcjonalny do obydwu poniższych czynników:
- Objętościowej przestrzeni zawierającej wszystkie elementy używane w procesie tworzenia modelu energetycznego
- Ustawień Rozdzielczości przestrzeni analitycznej
Zależność ta jest sześcienna. Rozważmy następujące przykłady:
- Model A ma objętość trzy razy większą niż model B, przez co przetwarzanie modelu A trwa 9 razy dłużej niż modelu B.
- Model analityczny C ma rozdzielczość przestrzeni 2 razy większą od modelu D, przez co przetwarzanie modelu C trwa 8 razy dłużej niż modelu D.
- Model E ma objętość 3 razy większą i rozdzielczość 2 razy większą od modelu F, przez co przetwarzanie modelu E trwa 72 razy dłużej niż modelu F.
Strategie ograniczania czasu przetwarzania.
Aby ograniczyć czas wymagany do utworzenia modelu energetycznego, zastosuj następujące metody:
- Minimalizuj całkowitą kubaturę przestrzeni zawierająca wszystkie elementy użyte do utworzenia modelu energetycznego.
- Nie ustawiaj Rozdzielczości przestrzeni analitycznego poniżej wymaganej wartości w celu uchwycenia głównych cech geometrii budynku.
Proces tworzenia modelu energetycznego używa wszystkich elementów architektonicznych modelu, które definiują pomieszczenie. Modele programuRevit często zawierają elementy budynku, które znajdują się poza głównym budynkiem, takie jak podłoża używane do reprezentowania ścieżek lub dróg. Te elementy nie mają wpływ na zużycie energii w budynku. Dlatego należy wyłączyć właściwość Definiuje pomieszczenie dla każdego z tych elementów. Ta strategia zmniejsza całkowity rozmiar objętościowych przestrzeni, która zawiera elementy modelu wymagane, aby utworzyć model energetyczny.

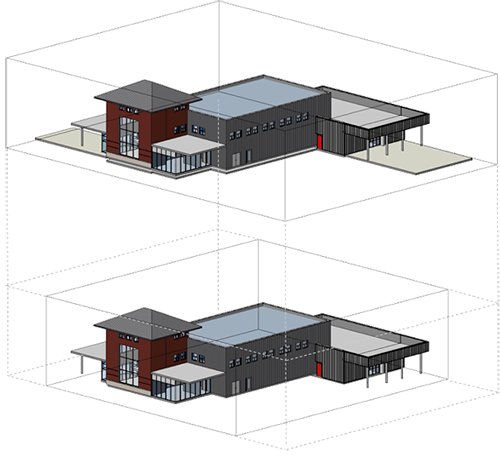

Na poniższej ilustracji przedstawiono, w jaki sposób, poprzez wyłączenie właściwości Definiuje pomieszczenie dla zewnętrznych elementy podłogi, ramka ograniczająca jest o 50% mniejsza. Ta zmiana sprawia, że proces tworzenia modelu energetycznego jest 3,4 raza krótszy.
