Dowiedz się, jak rozszerzenie Areabook rozpoznaje i oblicza podpowierzchnie pod dachem na podstawie linii wysokości.
Rozszerzenie Areabook wykrywa, oblicza i oznacza podpowierzchnie w pomieszczeniach pod dachami. Wyświetlanie danych podpowierzchni dotyczących linii wysokości:
- Kliknij kartę Quantification
Areabook Extension (panel)
(Edit Room).
- W obszarze rysunku wybierz pomieszczenie.
- W oknie dialogowym Edit/View Room Properties wybierz kartę Subarea.
Przykład 1: oznaczenie podpowierzchni z jedną linią wysokości o wartości 1,50 m.
- Powierzchnia główna: raportuje dane podpowierzchni dotyczące danego pomieszczenia.
- Dach 1: raportuje dane podpowierzchni dla powierzchni poniżej linii wysokości 1,50 m. Ta powierzchnia jest odejmowana od powierzchni głównej (współczynnik obliczeń: 0%).
- Dach 2: raportuje dane podpowierzchni dla powierzchni powyżej linii wysokości 1,50 m. Ta powierzchnia jest dodawana do powierzchni mieszkalnej. Dla tej powierzchni ustawiono domyślne ignorowanie, więc jest ona tylko do odczytu w tym oknie dialogowym. Wartość podpowierzchni jest więc odejmowana od powierzchni głównej, a wynik jest poprawnie obliczany i umieszczany w oznaczeniu pomieszczenia. Podczas podsumowywania powierzchni pomieszczeń netto (NRA) dla podpowierzchni można dostrzec, że wynik obliczeń NRA odpowiada powierzchni głównej.
Nie należy zmieniać domyślnego ustawienia „Ignore” tej podpowierzchni. Można bezpiecznie zmienić nazwę, ale nie znak obliczeń (+/-) ani współczynnik obliczeń.

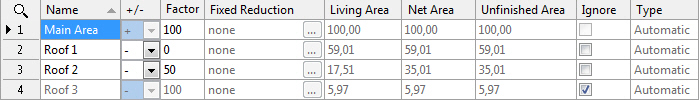

Przykład 2: oznaczenie podpowierzchni z dwiema liniami wysokości o wartości 1,00 m i 2,00 m.
- Powierzchnia główna: raportuje dane podpowierzchni dotyczące danego pomieszczenia.
- Dach 1: raportuje dane podpowierzchni dla powierzchni poniżej linii wysokości 1,00 m. Ta powierzchnia jest odejmowana od powierzchni głównej (współczynnik obliczeń: 0%).
- Dach 2: raportuje dane podpowierzchni dla powierzchni między liniami wysokości 1,00 m i 2,00 m. Ta powierzchnia jest obliczana jako 50% powierzchni mieszkalnej.
- Dach 3: raportuje dane podpowierzchni dla powierzchni powyżej linii wysokości 2,00 m. Ta powierzchnia jest dodawana do powierzchni mieszkalnej. Dla tej powierzchni ustawiono domyślne ignorowanie, więc jest ona tylko do odczytu w tym oknie dialogowym. Wartość podpowierzchni jest więc odejmowana od powierzchni głównej, a wynik jest poprawnie obliczany i umieszczany w oznaczeniu pomieszczenia. Podczas podsumowywania powierzchni pomieszczeń netto (NRA) dla podpowierzchni można dostrzec, że wynik obliczeń NRA odpowiada powierzchni głównej.
