Zapoznaj się z definicją linii wysokości dachu w rozszerzeniu Areabook.
Jeśli pomieszczenie jest przykryte dachem, rozszerzenie Areabook rozpoznaje podpowierzchnie pomieszczenia na podstawie linii wysokości dachu. Do obliczenia podpowierzchni dachu wymagana jest poprawna definicja tych linii wysokości.
W przypadku obliczania powierzchni na podstawie normy międzynarodowej nie są uwzględniane zasady ogólne.
| W przypadku normy DIN-277 obliczanie powierzchni do górnej krawędzi stropu prefabrykowanego wymaga jednej linii wysokości o wartości 1,50 m. | W przypadku normy WoflV/II.BV obliczanie powierzchni do górnej krawędzi stropu prefabrykowanego wymaga dwóch linii wysokości: 1,00 m oraz 2,00 m. |
|
|
Ustawienia linii wysokości definiuje się w oknie dialogowym Ustawienia obliczeń. Poniższe przykłady ilustrują, w jaki sposób linie wysokości reagują na różne normy projektowe.
Standard międzynarodowy
Definicja linii wysokości nie podlega zasadom ogólnym. Dlatego możliwe jest opcjonalne używanie jednej lub dwóch linii wysokości o dowolnej wartości albo nie używanie żadnych. Zdefiniuj linie wysokości zgodnie z własnymi wymaganiami i w razie potrzeby korzystaj z przedstawionych tutaj przykładów.
Norma DIN (Niemcy): DIN-277
Do obliczania powierzchni według normy DIN-277 wymagana jest tylko jedna linia wysokości (domyślnie: 1,50 m).

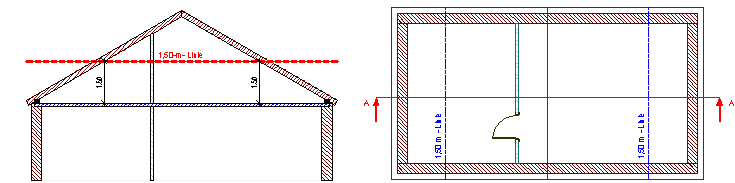

Przykład 1: bez ściany kolankowej
- Ustawienia położenia linii wysokości w oknie dialogowym Ustawienia obliczeń:
- Linia wysokości 1: 1,50 m
- Linia wysokości 2: wyłączona.
- Dopasowania są zbędne ze względu na brak ściany kolankowej.

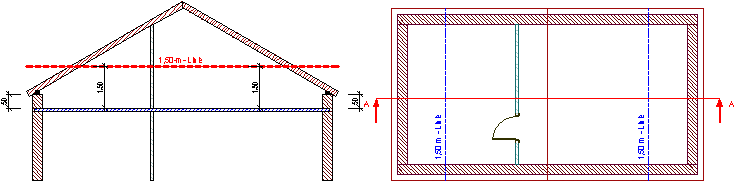

Przykład 2: ściana kolankowa o wysokości 0,50 m
- Ustawienia położenia linii wysokości w oknie dialogowym Ustawienia obliczeń:
- Linia wysokości 1: 1,00 m
- Linia wysokości 2: wyłączona
- Linia wysokości wymaga dostosowania o wartości 50 cm, aby uwzględnić ścianę kolankową o tej wysokości.
Norma DIN (Niemcy): WoflV/II.BV
Do obliczania powierzchni według normy WoflV/II.BV wymagane są dwie linie wysokości: (domyślnie: 1 m i 2 m).

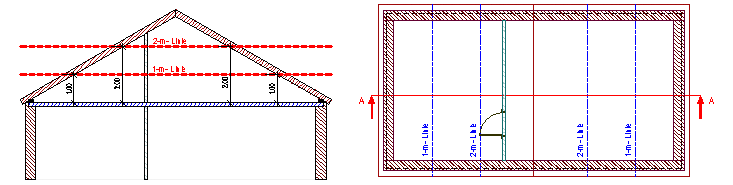

Przykład 1: bez ściany kolankowej
- Ustawienia położenia linii wysokości w oknie dialogowym Ustawienia obliczeń:
- Linia wysokości 1: 1,00 m
- Linia wysokości 2: 2,00 m
- Dopasowania są zbędne ze względu na brak ściany kolankowej i wykończenia podłogi.
Przykład 2: ściana kolankowa o wysokości 0,50 m
- Ustawienia położenia linii wysokości w oknie dialogowym Ustawienia obliczeń:
- Linia wysokości 1: 0,50 m
- Linia wysokości 2: 1,50 m
- Każda z linii wysokości wymaga dostosowania o wartości 50 cm, aby uwzględnić ścianę kolankową o tej wysokości.

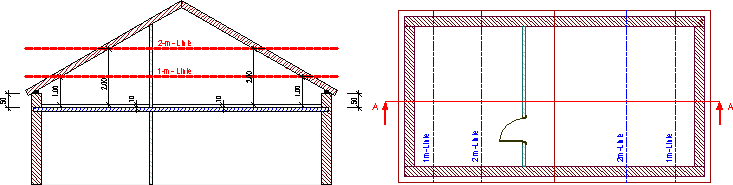

Przykład 3: ściana kolankowa o wysokości 0,50 m i wykończenie podłogi o głębokości 0,10 m
- Ustawienia położenia linii wysokości w oknie dialogowym Ustawienia obliczeń:
- Linia wysokości 1: 0,40 m
- Linia wysokości 2: 1,40 m
- Każda z linii wysokości wymaga dostosowania o wartości 60 cm, aby uwzględnić ścianę kolankową o wysokości 50 cm i wykończenie podłogi o głębokości 10 cm.
