Wiązanie geometrii rodziny

Podczas dodawania geometrii do rodziny komponentu należy wiązać geometrię z wcześniej utworzoną strukturą parametryczną.

Aby uzyskać najlepsze wyniki, szkice geometrii powinny być związane z płaszczyznami odniesienia sterującymi zależnościami parametrycznymi.

Aby związać szkic elementu geometrii podczas tworzenia:

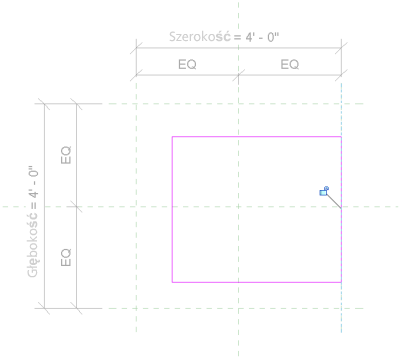

  1. Użyj narzędzia Wyrównaj, a następnie wybierz odpowiednią płaszczyznę odniesienia i linię szkicu, aby utworzyć wiązanie.
  2. Jeśli zostanie wyświetlony symbol kłódki, kliknij go, aby zablokować wiązanie.
Ważne: Wiązania między geometrią w rodzinie będą zachowywać się nieprzewidywalnie podczas dopasowywania parametrów. Aby rodzina była wiarygodna, należy powiązać geometrię z poziomami, płaszczyznami odniesienia lub liniami odniesienia. Najlepszy sposób na tworzenie elastycznych rodzin parametrycznych przedstawia się następująco:
  1. Zaplanuj niezbędne płaszczyzny odniesienia i linie odniesienia dla rodziny oraz opracuj ich układ.
  2. Skonfiguruj poprawnie etykietowane wymiary pomiędzy płaszczyznami i linie.
  3. Przetestuj i sprawdź, czy płaszczyzn i linie są prawidłowo zginane po zmianie wymiarów.
  4. Wstaw i utwórz wiązania rodzina geometrii do elastycznego szkieletu płaszczyzn i linii.

Jeśli wiązanie jest oznaczone etykietą, utworzony z niego parametr umożliwia dopasowanie geometrii poprzez zmianę parametru.
