Cria um nó de toroide complexo ou com nós desenhando curvas 2D nos planos normais ao redor de uma curva 3D. A curva 3D (chamada de Curva base) pode ser um círculo ou um nó de toroide.
-
Painel Criar >
(Geometria) > Primitivas estendidas > implementação Tipo de objeto > botão Nó de toroide
Você pode converter um objeto de nó de toroide em uma superfície NURBS.

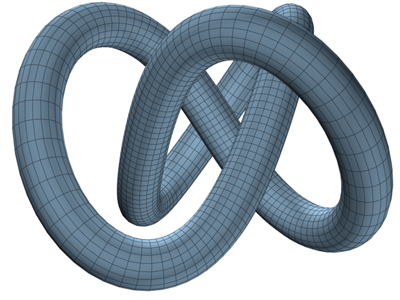

Exemplo de nó de toroide
Procedimentos
Para criar um Nó de toroide:
- No menu criar, escolha Primitivas estendidas
Nó de toroide. - Arraste o mouse para definir o tamanho do nó de toroide.
- Clique e então mova o mouse verticalmente para definir o raio.
- Clique novamente para concluir o toroide.
- Ajuste os parâmetros no painel Modificar.
Interface
Método de criação lançamento
- Diâmetro
-
Desenha o objeto de aresta a aresta. É possível alterar a localização do centro movendo o mouse.
- Raio
-
Desenha o objeto do centro para fora.
Implementação Parâmetros
Grupo Curva base
Fornece parâmetros que afetam a curva base.
- Nó/Círculo
-
Com Nó, o toroide interliga a si próprio, com base em vários outros parâmetros. Com círculo, a curva base é um círculo, resultando em um toroide padrão caso parâmetros como Flambagem e Excentricidade sejam deixados em seus padrões.
- Raio
-
Define o raio da curva base.
- Segmentos
-
Define o número de segmentos em torno do perímetro do toroide.
- P e Q
-
Descreve os números de bobina para cima e para baixo (P) e em torno do centro (Q). (Ativo somente quando Nó for escolhido).
- Contagem de flambagem
-
Define o número de "pontos" em forma de estrela em torno da curva. (Ativo somente quando Círculo for escolhido).
- Altura de flambagem
-
Define a altura dos "pontos" fornecidos como uma porcentagem do raio da curva base.
Grupo Seção transversal
Fornece os parâmetros que afetam a seção transversal do nó de toroide.
- Raio
-
Define o raio da seção transversal.
- Lados
-
Define o número de lados em torno da seção transversal.
- Excentricidade
-
Define o raio do eixo principal e do secundário da seção transversal. Um valor 1 oferece uma seção transversal circular, enquanto outros valores criam seções transversais elípticas.
- Torção
-
Define o número de vezes que a seção transversal gira em torno da curva base.
- Conjuntos
-
Define o número de saliências no nó de toroide. Observe que o valor do girador Altura do conjunto deve ser maior que 0 para que qualquer efeito seja visto.
- Altura do conjunto
-
Define a altura dos conjuntos como uma porcentagem do raio da seção transversal. Observe que o valor do girador Conjuntos deve ser maior que 0 para que qualquer efeito seja visto.
- Deslocamento de conjunto
-
Define o deslocamento do início dos conjuntos, medido em graus. A finalidade desse valor é animar os conjuntos em torno do toroide.
Grupo suave
Oferece opções para alterar a suavização exibida ou renderizada do nó de toroide. A suavização não desloca a geometria ou suaviza seu serrilhado, só adiciona as informações do grupo de suavização.
- Todos Suaviza o nó de toroide inteiro.
- Lados Suaviza somente os lados adjacentes do nó de toroide.
- Nenhum O nó de toroide é facetado.
Grupo Coordenadas de mapeamento
Oferece métodos de atribuição e de ajuste de coordenadas de mapeamento.
- Gerar coordenadas de mapeamento
-
Atribui coordenadas de mapeamento com base na geometria do nó de toroide. Padrão=ativado.
- Deslocamento U/V
-
Desloque as coordenadas de mapeamento ao longo de U e V.
- Lado a lado U/V
-
Coloque as coordenadas de mapeamento lado a lado ao longo de U e V.
