Edição de subobjetos de VC de superfície

Este tópico descreve os controles para subobjetos de VC que estejam em superfícies. Uma implementação de VC etiquetada contém os controles de subobjeto para os modelos NURBS. Além da implementação de VC descrita aqui, o nível de subobjeto de VC de curva exibe a implementação de Seleção suave.

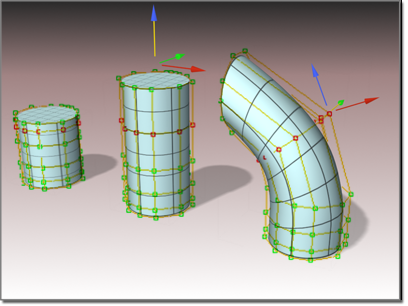

A transformação de VCs altera a forma da superfície.

Procedimentos

Para transformar subobjetos de VC de superfície:

  1. No nível de subobjeto de VC de superfície, selecione um ou mais VCs.

    As ferramentas de seleção de subobjetos são iguais para outros tipos de subobjetos. Também é possível usar o H tecla enquanto o botão Alternar substituição de atalho de teclado está ativado. Consulte Seleção de subobjeto.

    A caixa do grupo Seleção, descrita em "Interface" mais adiante neste tópico, fornece opções adicionais para selecionar subobjetos de VC.

  2. Ative (Selecionar e mover) ou outra transformação e então arraste para um viewport para transformar a seleção.

    A forma do modelo muda conforme os VCs são transformados interativamente.

    Girar e Dimensionar somente são úteis quando vários VCs tiverem sido selecionados.

Dicas

Para trocar + clonar subobjetos de superfície:

Para usar o teclado a fim de selecionar subobjetos de VC da superfície:

    É possível selecionar subobjetos de VC utilizando a tecla Ctrl e as teclas de seta. As setas atravessam os subobjetos na ordem em que eles foram criados. Para fazer isso, siga estas etapas:

  1. Ative (Alternância de anulação de atalho de teclado).
  2. Clique ou arraste para selecionar VCs.
  3. Mantenha pressionada a tecla Ctrl e use as teclas de seta para se movimentar entre os subobjetos de VC.

    Para VCs em superfícies, as teclas de seta para a esquerda e seta para a direita cruzam a dimensão em U de uma superfície, enquanto as teclas de seta para cima e seta para baixo cruzam a dimensão em V da superfície. As teclas de seta não se movem entre subobjetos de superfície.

Também é possível usar o H atalho de teclado (enquanto a opção Alternar substituição de atalho de teclado estiver ativada) para exibir uma caixa de diálogo e selecione VCs por nome. Ctrl+H exibe somente os nomes de VCs diretamente abaixo do cursor do mouse.

Para remover VCs de uma superfície:

  1. Selecione uma linha, coluna ou uma linha e coluna.

    Os botões de exclusão apropriados estão ativados.

  2. Na caixa de grupo Excluir, clique em linha, col. ou ambos.

    A linha, a coluna ou ambas são excluídas.

    Nota: Não é possível excluir um VC único de uma superfície de VC. E você não pode excluir uma linha ou coluna se isso fizer com que a superfície tenha menos de quatro linhas ou colunas.

Para adicionar VCs em uma superfície de VC:

  1. Na caixa de grupo Refinar, clique em linha, col. ou ambos.
  2. Clique na superfície.

    Uma linha, uma coluna ou ambas são adicionadas perto do ponto que foi clicado na superfície. Os VCs adjacentes distanciam-se dos novos VCs para preservar a curvatura original da superfície.

Para fundir dois VCs:

  1. Ativar a fusão.
  2. Clique em um VC sem soltar o botão do mouse. Arraste para outro VC e, a seguir, solte o botão do mouse.

    O primeiro VC que você escolha adquire a posição da segunda VC, e se torna dependente para ele. Se o primeiro VC tem um controlador de animação, o controle é descartada. Se o segundo VC tiver um controlador de animação, o primeiro VC irá adquiri-lo também.

    Nota: VCs fundidos são exibidos em púrpura por padrão.

Para desfazer a fusão de VCs fundidos

  1. Selecione o VC fundido.
  2. Clique em Unfuse.

    Agora você pode mover e editar os dois VCs de forma independente.

Para transformar uma região:

  1. Uso de seleção de subobjeto, selecione um ou mais VCs para o centro da transformação.
  2. Ativar seleção suave.
  3. Transform VC .

    Uma região ao redor do VC é transformada em consequência.

Mover é o mais comum de transformação para uso. Girar e Escala pode ser utilizado com um não locais Transform Center.

Dica: Caso a Seleção suave pareça não estar funcionando, pode ser que o valor de enfraquecimento seja pequeno para o tamanho da superfície. Na implementação Seleção suave, aumente o Ângulo de enfraquecimento de modo que ele abranja outros VCs.

Interface

Além da implementação de VC descrita aqui, o nível de subobjetos de VC de superfícies também exibe a implementação de Seleção suave.

Implementação de VC

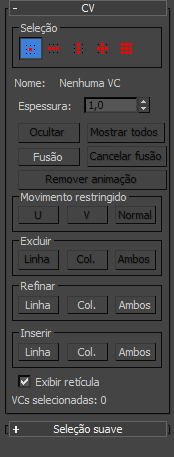

VC da superfície da implementação de subobjetos

Grupo de seleção

Controles de seleção de subobjeto de VC de superfície

VC único

(o padrão). Quando ativado, é possível selecionar diferentes VCs ao clicar, ou grupos de VCs arrastando uma região.

Linha de VCs

Quando ativado, ao clicar em um VC, toda a linha à qual o VC pertence será selecionada. Arrastar seleciona todas as linhas na região.

Coluna de VCs

Quando ativado, ao clicar em um VC, toda a coluna à qual o VC pertence será selecionada. Arrastar seleciona todas as colunas na região.

Linha e coluna de VCs

Quando ativado, ao clicar em um VC, tanto a linha quanto a coluna à qual o VC pertence será selecionada. Arrastar seleciona todas as linhas e colunas nessa região.

Todos os VCs

Quando ativado, clicar ou arrastar selecionará todos os VCs na superfície.

Nome

Exibe "Nenhum VC selecionado", "Vários VCs selecionados" ou "Nomedesuperfície(uIndex,vIndex)", onde "Nomedesuperfície" é o nome da superfície principal do VC e "uIndex,vIndex" é a localização UV do VC na superfície. Não é possível editar o campo de nome para personalizar os nomes dos VCs.

Se os VCs forem fundido, o campo de nome exibirá o nome do primeiro VC.

Peso

Ajusta o peso dos VCs selecionados. É possível utilizar o peso de um VC para ajustar o efeito na superfície do VC. Aumentar o peso puxa a superfície em direção ao VC. Reduzir o peso flexibiliza a superfície do VC.

Aumentar o peso é uma forma de endurecer a superfície: ou seja, para aperfeiçoar sua curvatura em uma determinada localização.

Por padrão, o peso é 1.0 para os VCs de objetos NURBS que você criar no painel Criar ou as implementações de criação de subobjeto NURBS. O peso de VCs na geometria convertida para NURBS pode variar, dependendo da forma original do objeto.

É possível alterar a espessura quando múltiplas VCs são selecionados. Usando o peso campo ou Girador enquanto várias VCs são selecionados atribui todas elas o valor que você escolher. Como os pesos são relativos uns aos outros (racional), o uso do controle de peso quando todos os VCs forem selecionados não terá nenhum efeito visível.

Dica: É possível aumentar a curvatura de um recuo em uma superfície ao aumentar o peso dos VCs ao redor da área recuada. Isso é mais fácil e frequentemente mais eficaz do que mover os VCs de uma área recuada.
Ocultar

Clique para ocultar os VCs selecionados atualmente.

Mostrar todos

Clique para ocultar todos os VCs ocultos.

Fusão

Funde um VC para outro VC. (Não é possível fundir um VC para um ponto, ou vice-versa). Esta é uma forma de conectar duas superfícies. É também uma maneira de alterar a forma das superfícies.

A fusão dos VCs não combina os dois subobjetos do VC. Embora tenham sido conectados, eles continuam sendo dois subobjetos distintos cuja fusão pode ser cancelada mais tarde.

Fused VCs se comportam como um único VC até que você unfuse. VCs fundidos comportam-se de forma similar a um ponto único, mas a propriedade de multiplicidade para VCs coincidentes também se aplica. (Consulte Conceitos NURBS e Curva de VC). Os VCs fundidos têm, proporcionalmente, mais influência sobre a curva, que pode se tornar mais aguda na proximidade dos VCs fundidos, ou se tornar angular se mais de dois VCs forem fundidos juntos.

Os VCs fundidos são exibidos em uma cor diferente. O padrão é púrpura. (É possível alterar essa cor usando o painel Cores da caixa de diálogo Personalizar interface de usuário).

Cancelar fusão

Desfaz os VCs fundidos.

Remover animação

Remove os controladores de animação dos VCs selecionados.

Grupo Movimento restringido

Estes botões restringem o movimento de VC. Eles são habilitados ao selecionar um ou mais VCs. Ao terminar de arrastar a seleção de VC, o botão de restrição ativo é desativado.

U

Restringe a seleção de VC para mover na dimensão U da superfície.

Atalho do teclado (a opção Alternar substituição de atalho de teclado deve ser ativada): Alt+U

V

Restringe a seleção de VC para mover na dimensão V da superfície.

Atalho do teclado (a opção Alternar substituição de atalho de teclado deve ser ativada): Alt+V

Normal

Restringe a seleção de VC para mover o normal à superfície original.

Atalho do teclado (a opção Alternar substituição de atalho de teclado deve ser ativada): Alt+N

Excluir grupo

Estes botões excluem VCs da superfície. Selecione um ou mais VCs e, em seguida, clique em linha, col. ou ambos.

Não é possível excluir os VCs de superfície se a exclusão der à superfície menos de quatro linhas ou menos de quatro colunas. Além daquela restrição, estes botões excluem todas as linhas, colunas ou linhas e colunas que contiverem VCs selecionados. Isso significa que não é possível excluir após efetuar uma seleção utilizando a linha e a coluna ou todos os botões de seleção: isso implicaria em excluir a superfície de VC inteira.

Esses botões ficam indisponíveis, a não ser que a exclusão seja possível.

Aviso: Ao excluir os VCs, os controladores de animação para todos os VCs na superfície serão perdidos.
Linha

Exclui as linhas dos VCs da superfície.

Col.

Exclui as colunas dos VCs da superfície.

Ambos

Exclui as linhas e as colunas dos VCs da superfície.

Grupo Refinar

Estes botões refinam a superfície ao adicionar VCs. Ao mover o mouse sobre a superfície, uma visualização dos VCs que serão adicionados e suas localizações, serão exibidas em azul.

Aviso: Ao adicionar VCs com a opção Refinar, os controladores de animação para todos os VCs na superfície serão perdidos.
Linha

Adiciona uma linha de VCs à superfície.

Col.

Adiciona uma coluna de VCs à superfície.

Ambos

Adiciona uma linha e uma coluna de VCs à superfície.

Dica: É uma boa ideia realizar uma nova parametrização após ter adicionado VCs a uma superfície por refinamento. Consulte Edição de subobjetos de superfície.
Inserir grupo

Estes botões inserem VCs na curva. Clique para ativar um destes botões e, em seguida, clique na superfície na qual deseja inserir os novos VCs. A inserção de VCs é similar ao refinamento com VCs, com exceção de outros VCs que não se movem na superfície. Isso significa que a forma da superfície pode ser alterada quando você inserir.

A inserção de VCs não remove animação da superfície da maneira que o refinamento faz.

Linha

Insere uma linha de VCs na superfície.

Col.

Insere uma coluna de VCs na superfície.

Ambos

Insere uma linha e uma coluna de VCs na superfície.

Dica: É uma boa ideia realizar uma nova parametrização após ter adicionado VCs a uma superfície por inserção. Consulte Edição de subobjetos de superfície.
Exibição de retícula

Quando ativado, exibe a grade de controle que rodeia as superfícies do VC. Quando desativado, a grade de controle não é mostrada nas viewports. Padrão=ativado.

VCs selecionados

Este campo de texto mostra quantos VCs são selecionados no momento.

Tópico pai: Criação e edição de subobjetos de NURBS
