Amortecedor

O objeto amortecedor consiste em uma base, uma armação principal e um pistão, com uma inicialização opcional. O pistão desliza dentro da armação principal, fornecendo diferentes alturas. A altura geral pode ser afetada ao vincular objetos da mesma maenira que o objeto de mola.

Nota: Amortecedor é similar a mola em muitos aspectos. Consulte objeto de mola para obter descrições detalhadas dos parâmetros e procedimentos similares.

Procedimento

Para criar um amortecedor:

  1. Arraste e solte para especificar o diâmetro.
  2. Mova o cursor e clique para especificar a altura geral do amortecedor.

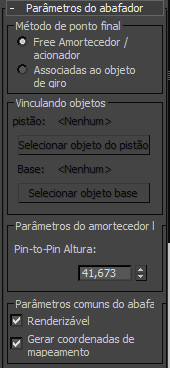

Interface

Grupo End Point Method

Liberar Amortecedor/Acionador

Escolha esta opção ao usar o amortecedor como um único objeto que não está vinculado com outras pessoas ou utilizado em uma simulação dinâmica.

Vinculado ao Ponto de Giro do Objeto

Escolha esta opção ao vincular o amortecedor a dois objetos usando os botões descritos a seguir.

Grupo Binding Objects

Use estes controles para selecionar os objetos em que o amortecedor é vinculado. Para completar a vinculação, você deve selecionar dois objetos vinculados e, em seguida, clique em Vincular oaa Ponto de Giro do Objeto.

Pistão (legenda)

Exibe o nome do objeto vinculado para o pistão do amortecedor.

Selecionar objeto do pistão

Clique neste botão, e em seguida selecione o objeto a ser vinculado ao pistão do amortecedor.

Base (legenda)

Exibe o nome do objeto vinculado para a base do amortecedor.

Selecionar Objeto Base

Clique neste botão, e em seguida selecione o objeto a ser vinculado na base do amortecedor.

Liberar Grupo Parâmetros do Amortecedor

Altura Pino-para-Pino

Use este campo/controle giratório para especificar a distância entre o centro inferior da base e o centro superior do pistão quando o amortecedor não está vinculado.

Grupo Parâmetros do Amortecedor Comuns

Renderable

Quando ativado, o objeto aparece na renderização; quando desativado, o objeto não será exibido.

As IDs de materiais são atribuídas para o objeto amortecedor como segue:

1: Base

2: Armação principal

3: Pistão

4: Interromper Inicialização (somente aparece se você ativar parâmetros Inicialização)

5: Inicialização (somente aparece se você ativar parâmetros Inicialização)

Gerar coordenadas de mapeamento

Define as coordenadas necessárias para aplicar materiais mapeados ao objeto. Padrão=ativado.

Grupo Parâmetros de Cilindro

Fornece os parâmetros para a base e o cilindro principal do amortecedor.

Diâ(metro) de base

O diâmetro da base, ou "montagem" do amortecedor.

Altura

A altura da base.

Diâ principal

O diâmetro da armação principal do amortecedor.

Altura

A altura da armação principal.

Lados

O número de lados da base e da armação principal.

Arredondamento 1

O tamanho do arredondamento na aresta inferior da armação principal.

Concordância Segs

O número de segmentos para o arredondamento 1. Quanto maior a configuração, mais redondo o perfil do arrendodamente irá parecer.

Arredondamento 2

O tamanho do arredondamento na aresta superior da armação principal.

Concordância Segs

O número de segmentos para o arredondamento 2. Quanto maior a configuração, mais redondo o perfil do arrendodamente irá parecer.

Diâ(metro) interior

Especifica o diâmetro interior da armação principal, que é, na verdade, um tubo, ao invés de um cilindro.

Cilindro Liso

Quando ativado, o suavizado é aplicado tanto à base quanto na armação principal.

Grupo Parâmetros do Pistão

Fornece os parâmetros para o pistão do amortecedor.

Diâmetro

O diâmetro do pistão.

Altura

A altura do pistão.

Lados

O número de lados do pistão.

Pistão Suave

Quando ativado, o suavizado é aplicado para o pistão.

Grupo Parâmetros Inicialização

A Inicialização é um componente opcional do amortecedor similar à inicialização do "acordeão" de borracha encontrado em vários tipos de amortecedores, como amortecedores de suspensão. A Inicialização age como um objeto dinâmico vinculado, em que uma de suas extremidades está vinculada a armação principal, enquanto a outra é vinculada ao pistão. Portanto, quando o pistão é movido dentro da armação, a inicialização expande e contrai para fluir.

Ativar

Ative este para adicionar a Inicialização para o amortecedor.

Diâ mín.

O diâmetro mínimo da inicialização. Este e o próximo parâmetro afetam a profundidade da dobra do acordeão na inicialização.

Diâ máx.

O diâmetro máximo da inicialização.

Lados

O número de lados que compõem a incialização.

Dobras

O número de dobras do acordeão (saliências) ao longo da altura da inicialização.

Resolução

O número de segmentos em cada dobra.

Interromper Diâ

O diâmetro da interrupção, que é o anel no topo da inciialização.

Interromper espessura

A espessura (altura) do anel de interrupção.

Recuo

A distância do anel de interrupção da parte superior do pistão.

Interromper Arredondamento

O tamanho do arredondamento na aresta superior do anel de interrupção.

Concordância Segs

O número de segmentos da interrupção do arrendondamento. Quanto maior a configuração, mais redondo o perfil do arrendodamente irá parecer.

Inicialização Suave

Quando ativado, o suavizado é aplicado para a inicialização.
