É possível criar perfis de deslocamento dinâmicos usando o mesmo comando utilizado para criar alinhamentos de bordo. Um único padrão de inclinação transversal é especificado ao criar os perfis de deslocamento. Após os perfis de deslocamento serem criados, é possível atribuir diferentes regiões de inclinação transversal aos perfis modificando as propriedades do perfil.
Para criar perfis de deslocamento dinâmico
- Utilize o comando Criar alinhamento de bordo e selecione a caixa de seleção Criar perfil para alinhamento de bordo na guia Criar perfil do alinhamento de bordo.
- Clique em OK.

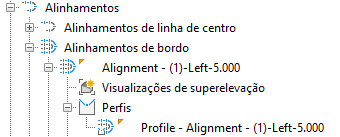

Os alinhamentos de bordo são adicionados à coleção Alinhamentos de bordo em Prospector. Os perfis de bordo são criados na coleção Perfis dentro das coleções nomeadas dos alinhamentos de bordo.
Por padrão, os perfis são dinâmicos e têm um único valor de inclinação transversal. É possível adicionar regiões de inclinações transversais ou alterar a propriedade de atualização para Estático modificando as propriedades do perfil de deslocamento.
Para modificar perfis de deslocamento dinâmico
- Insira o perfil de deslocamento em seu próprio gráfico do perfil longitudinal. Ao criar o gráfico do perfil longitudinal com o comando Criar gráfico do perfil longitudinal, selecione o alinhamento de bordo como alinhamento na página Geral.
Nota: A geometria de curva vertical de um perfil de deslocamento é exibida com suavização de serrilhado nos gráficos do perfil longitudinal sobrepostos, portanto, é recomendável inserir o perfil de deslocamento em seu próprio gráfico do perfil longitudinal.
- Selecione o perfil de deslocamento no desenho.
- Clique com o botão direito do mouse e clique em Propriedades do perfil de deslocamento para exibir a caixa de diálogo Propriedades de perfil.
- Clique na guia Parâmetros de deslocamento e adicione e edite as inclinações transversais usando as opções em
Regiões de inclinação transversal.
Para obter mais informações sobre como a geometria do perfil de deslocamento é representada, consulte Sobre a criação de perfis do alinhamento de bordo.
Nota: Você pode usar regiões de inclinação transversal para edição localizada de inclinações transversais. As regiões de inclinação transversal não se destinam a substituir a superelevação. - Clique em OK.
