Você pode utilizar a guia Broqueamento do diálogo Propriedades da Figura de Torneamento para editar as configurações de usinagem de uma figura de Broqueamento.
PDC Constt — Consulte Profund. corte
Âng. engate de desbaste — Insira o ângulo segundo o qual a ferramenta acessa o bloco para movimentos de fronteira. Esse atributo está disponível para o passo de desbaste se Comp RPF estiver inativo. Para o passo de Semi-acabamento e Acabamento, esse atributo está disponível na guia Aproximações.
Âng. entrada — Insira o ângulo segundo o qual a ferramenta acessa o bloco para movimentos de fronteira. Esse atributo está disponível para o passo de desbaste se Comp RPF estiver ativo. Para o passo de Semi-acabamento e Acabamento, esse atributo está disponível na guia Aproximações.
Âng. saída — Insira o ângulo para o movimento de saída, medido em sentido horário afastando da peça. Um ângulo de 0
sai ao longo da direção do percurso. Um ângulo de 90 sai perpendicular ao percurso. Esse atributo está disponível quando Comp RPF está ativo. Para o passo de Semi-acabamento e Acabamento, esse atributo está disponível na guia Aproximações.
Posição troca de ferr. é o ponto para onde a ponta da ferramenta se move antes de uma troca de ferramenta.
C. Saídas — Selecione entre Não verificar, Ajustar à geometria da ferr. e Remover toda c.saída.
Âng. retrocesso — Insira o ângulo para o movimento de saída, medido em sentido horário afastando da peça. Esse atributo está disponível quando Comp RPF está inativo. Para o passo de Semi-acabamento e Acabamento, esse atributo está disponível na guia Aproximações.

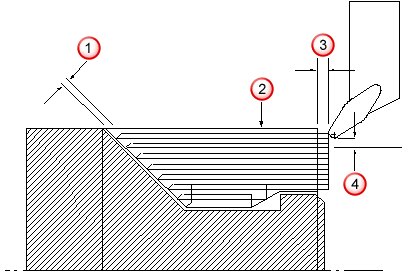

Compr. retrocesso — É a distância ao longo da linha do ângulo de retrocesso pela qual a ferramenta se afasta antes de retornar para o próximo passo.
Comprimento de retrocesso
Fronteira
Folga
Profundidade
