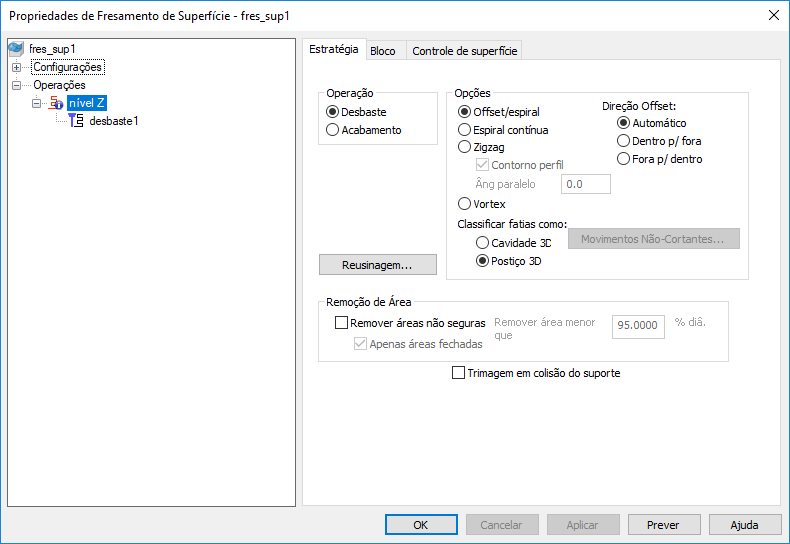

Especifique o estilo do percurso. Se Zigzag for selecionado, a peça sofrerá desbaste em estilo raster com um perfil opcional em torno de cada camada Z (opcionalmente, selecione a opção Contorno perfil).
O valor pode estar entre -360 e 360 graus, o padrão sendo 0.0. Um valor positivo rotaciona no sentido anti-horário a partir do eixo principal, e um valor negativo no sentido horário.
|
X paralelo, Âng paralelo 20
|
Y paralelo, Âng paralelo 20
|
- Configurar o ângulo como 90 numa operação X-paralelo torna a operação Y-paralelo.
- Configurar o ângulo como 180 faz com que os percursos sejam cortados a partir do lado oposto da peça. Por exemplo, uma operação X-paralelo com o ângulo configurado como 0 começa na coordenada Y mínima. Com o ângulo configurado como 180, os percursos começam na coordenada Y máxima.
Espiral contínua — Essa opção permite mover a ferramenta num movimento em espiral contínuo e suave, e reduz carga na ferramenta.
Vortex — Um percurso de offset, que é usinado no avanço de corte especificado quase todo o tempo. O ângulo ideal de ataque da ferramenta nunca é excedido, substituindo segmentos difíceis de percurso por trocóides. Isso funciona bem com ferramentas de metal duro.
Direção Offset:
- Automático — A ferramenta corta de fora para dentro do material num movimento radial contínuo. Essa é a opção padrão.
- Dentro p/ fora — A ferramenta mergulha no material e corta para fora.
- Fora p/ dentro — A ferramenta corta de fora para dentro do material. A ferramenta contorna as superfícies e corta seções grandes por último.
Movimentos Não-Cortantes — Clique nesse botão para exibir o diálogo Movimentos Não-Cortantes Vortex, que permite especificar se ocorre retração e aumento de avanço em movimentos não cortantes para percursos Vortex.
Reusinagem — Clique nesse botão para exibir o diálogo Opções de Reusinagem Desbaste Nível Z.
Remoção de Área
Remover áreas não seguras — Isso remove pequenos segmentos de percurso para evitar danos à ferramenta ao utilizar ferramentas de corte não-central. Ao usinar dentro de pequenas cavidades, remoção de pequenos segmentos evita que a porção central não cortante da ferramenta colida com o material não usinável. Remoção de segmento não seguro filtra a usinagem de áreas confinadas com movimentos pequenos da ferramenta de corte.
Remover área menor que — Isso remove segmentos menores que a porcentagem inserida do diâmetro da ferramenta, a menos que envolvam uma figura de Postiço.
Apenas áreas fechadas — Selecione essa opção para remover segmentos, em áreas fechadas, que forem menores que o valor Limiar.
Trimagem em colisão do suporte — Trima o percurso onde o suporte ou haste colide com uma superfície da peça, superfície de controle ou material não usinado. Quando selecionado, os atributos Folga de suporte e Folga da haste são exibidos na guia Fresamento para a operação.
Exemplo de remoção de área desbaste nível Z:

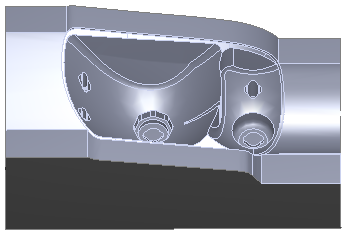

Esse molde de farol de carro apresenta duas cavidades que se tornam pequenas:

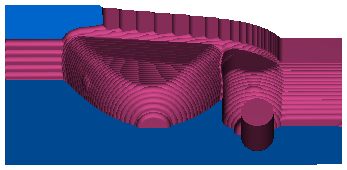

Essa é uma vista de corte de uma simulação 3D com Remover áreas não seguras desmarcado:
As bases das cavidades são um pouco maiores que o diâmetro da ferramenta, e a ferramenta quase não é movida nessas áreas. A região de corte não-central da ferramenta não pode cortar o material na base das cavidades.

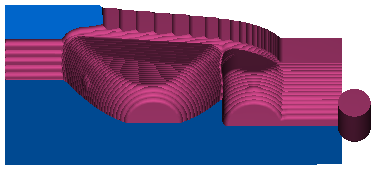

Essa é a simulação com Remover áreas não seguras selecionado e Remover área menor que configurado como 80 % do diâmetro da ferramenta:
As duas regiões de cavidades menores são removidas do percurso. Isso protege a ferramenta e evita danos.
