Para trabalhar com texto e chamadas de detalhe

Use os comandos de texto para adicionar textos de chamada de detalhe e textos de anotações ao modelo 3D.

Novidades: 2019.2, 2021, 2022

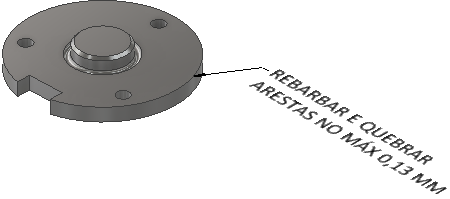

Adicionar ou editar uma linha de chamada de detalhe com texto

Por padrão, o texto de chamada de detalhe é criado com uma chamada de detalhe de segmento único. Para criar mais segmentos de chamada de detalhe, inicie o comando, clique com o botão direito do mouse e clique em Chamada de detalhe de segmento único para cancelar a seleção da opção.

  1. Na faixa de opções, clique na guia Anotar painel Notas Texto da chamada de detalhe .
  2. Selecione o ponto de fixação na geometria.
  3. Opcionalmente, clique com o botão direito do mouse e execute um dos seguintes procedimentos:
    • Clique em Alinhar à geometria no menu de contexto e selecione uma aresta ou um eixo para orientar o texto.
    • Clique em Selecionar plano de candidato seguinte no menu de contexto ou use a barra de espaço para navegar através das alternativas de planos.
  4. Clique para inserir a extremidade da chamada de detalhe.
  5. Adicione o texto desejado na caixa de diálogo Formatar texto e clique em OK ou Aplicar para criar.

  6. Para editar o texto da chamada de detalhe, siga um destes procedimentos:
    • Selecione a chamada de detalhe na exibição ou no navegador, clique com o botão direito do mouse e selecione Editar no menu de contexto.
    • Na exibição ou no navegador, clique duas vezes na chamada de detalhe.

    Altere os valores necessários e clique em OK.

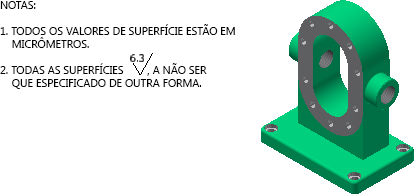

Adicionar nota geral

  1. Na faixa de opções, clique na guia Anotar painel Notas Nota geral .
  2. Na exibição, selecione o quadrante em que deseja inserir a nota.
  3. Adicione o texto desejado na caixa de diálogo Formatar texto e clique em OK ou Aplicar para criar. A nota é exibida perpendicularmente à vista.

Dica: Para alterar o tamanho do texto da nota, defina a escala de anotação em Opções do aplicativo > guia Geral.

Adicionar nota de perfil geral

As notas de perfil geral adicionam controle a faces não identificadas com uma anotação de operação de tolerância.

  1. Na faixa de opções da peça, clique na guia Anotar painel Notas Nota de perfil geral .
  2. Na exibição, selecione o quadrante em que deseja inserir a nota.
  3. No texto da nota, selecione <<TOL_PERFIL_GERAL>> e clique no ícone Inserir/editar anotação para especificar o valor de tolerância.
  4. Defina o valor de tolerância, adicione o texto desejado na caixa de diálogo Formatar texto e clique em OK ou Aplicar para criar.

    A nota é exibida perpendicularmente à vista.

Editar nota

Para editar uma nota geral ou uma nota de perfil geral:

  1. Localize a nota no navegador, clique com o botão direito do mouse e selecione Editar.
  2. Altere os valores necessários e clique em OK.
    3. Dica: Se definir o filtro de seleção na barra de ferramentas de acesso rápido como Selecionar anotações, você poderá clicar duas vezes em uma nota na exibição para editá-la.

Exibir propriedades de instância como notas de chamada de detalhe

Propriedades de instância são propriedades atribuídas a instâncias de componente individuais que são armazenadas na montagem principal. Ao contrário das iProperties, as propriedades de instância não afetam os arquivos de componentes referenciados. Para obter informações sobre como exibir propriedades de instância em notas de chamada de detalhe, consulte Para trabalhar com propriedades de instância.

Tópico pai: Sobre anotação 3D e definição com base em modelo
