Como adicionar uma malha de referência a um mapa

Você pode adicionar um sistema de referência para seu mapa no espaço do papel. O sistema de referência inclui as malhas de referência e quadrículas. Uma malha de referência é uma malha que sobrepõe um mapa. Uma retícula é uma rede de linhas geográficas, tal como linhas de latitude e longitude.

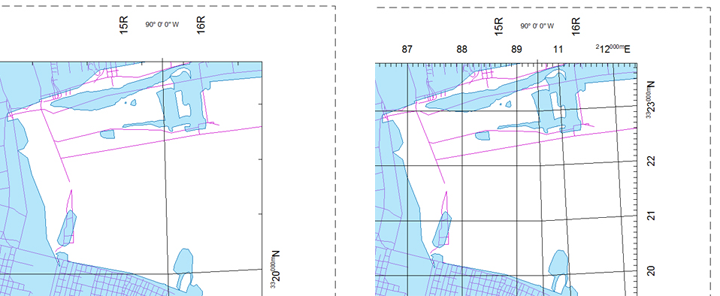

A malha pode mostrar mais ou menos detalhes.

Para adicionar um sistema de referência em um mapa

  1. Alterne para a guia Layout.
  2. Na faixa de opções, clique em Ferramentas de layout > Sistema de referência > Criar .
  3. Selecione a viewport para o sistema de referência. A caixa de diálogo Criar sistema de referência é exibida.
  4. Na caixa de diálogo Criar sistema de referência, especifique o seguinte:
    • Modelo de sistema de referência: selecione um esquema de letras para sua malha de referência. Utilize Latitude-Longitude, Sistema militar de referência de malha, Malha nacional dos Estados Unidos ou Sistema de coordenadas do mapa atual.
    • Escala: selecione a escala para o eixo de referência real.
    • Precisão: selecione a precisão das linhas de eixo.
      A precisão das opções variam, dependendo das unidades usadas pelo sistema de referência:
      • Sistema de referência de malha militar: um conjunto fixo de precisão em metros ou zonas da malha
      • Angular (por exemplo, latitude-longitude): um conjunto fixo de graus
      • Linear (por exemplo, malha nacional dos Estados Unidos): um conjunto fixo de distâncias
      • Desconhecido: unidades de espaço do mapa, padronizando para 4 a 5 linhas de malha horizontais
      O Conjunto de ferramentas do AutoCAD Map 3D desenhará linhas de malha no nível de precisão. As marcas são geradas automaticamente. Para as linhas do eixo angular, as marcas de revisão são exibidas em intervalos de 1/5; para linhas de malha ‘forlinear’, para as marcas de revisão que aparecem nos intervalos de 1/10. Por exemplo, para um sistema de latitude e longitude, se você especificar as linhas da malha em cada 10 graus, as marcas de revisão aparecem em cada 2 graus entre as linhas da malha.
  5. Clique em OK.

    A malha é exibida no layout. As legendas de malha são Mtext, e você poderá mover ou editar as mesmas de forma independente.
