Como criar uma seta de norte personalizada

Para utilizar este procedimento, você deve estar familiarizado com o Editor de bloco do AutoCAD, com as paletasCriar bloco e com as definições de atributo do AutoCAD.

Para criar uma seta norte personalizada

1. Crie um bloco do AutoCAD que contém a representação gráfica da seta de norte.

   Utilize o Editor de blocos para criar o bloco da seta de norte.

   • Digite BE na linha de comando para abrir o Editor de bloco.
   • Especifique um nome para o bloco de seta de norte.
   • Adicione quaisquer gráficos ou acabamentos.



2. Defina a propriedade de rotação.

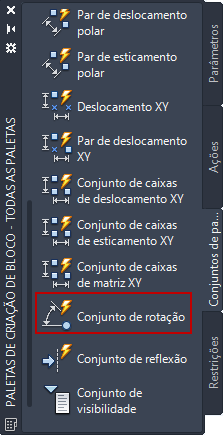

   • Na paleta Autoria de bloco Conjuntos de parâmetros, clique em Conjunto de rotação.



   • Clique com o botão direito do mouse no parâmetro e clique em Propriedades.

     Você também pode digitar PROPRIEDADES no prompt do comando.

   • Na paleta Propriedades, em Legendas de propriedades, mude o Conjunto de rotação para Map.View.Rotation.

     O Conjunto de ferramentas do AutoCAD Map 3D utiliza este parâmetro para calcular o ângulo da seta de norte.



   • Para evitar a exibição desta propriedade, em Diversos na paleta Propriedades, altere Mostrar propriedades para Não.
   • Para evitar a exibição das alças para esta propriedade, altere Número de alças para 0.
3. Salve o bloco e feche o Editor de bloco.
