Эта процедура используется для добавления новой независимой колонны с заданными свойствами. Форма колонны определяется заданным в инструменте стилем. После того, как задана точка вставки колонны, ее форма вытягивается в положительном направлении вдоль текущей оси ПСК Z до высоты, заданной такими параметрами инструмента, как "Смещение от начала", "Смещение от конца" и "Логическая длина".
Создание независимой колонны
Дополнительно можно задать смещения колонны от ее начальной или конечной точки.

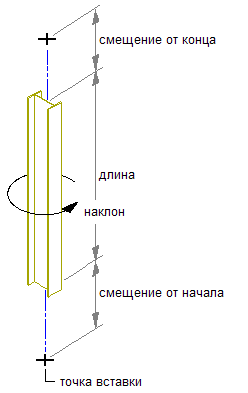

Смещения колонны
- Откройте инструментальную палитру, содержащую необходимый инструмент несущей колонны, и выберите его.
(Если надо, прокрутите список, пока не найдете нужный инструмент.)
Прим.: Альтернативный способ: можно выберите
.
- На палитре свойств под заголовком "Общие" нажмите "Стиль" и выберите стиль несущей колонны.
- Укажите значение для границ пространств:
Если требуется... то... разрешить использование колонны в качестве граничного объекта для пространств с ассоциативными связями, выберите "Да". запретить использование колонны в качестве граничного объекта для пространств с ассоциативными связями, выберите "Нет". использовать параметры ограничения из стиля колонны, выберите "По стилю". - Задайте значение параметра "Обрезать автоматически":
Если... то... геометрия колонны должна быть автоматически обрезана любыми другими несущими элементами, другими архитектурными объектами или линиями, с которыми она логически связана, выберите "Да". следует запретить автоматическую обрезку геометрии колонны, выберите "Нет". требуется использовать параметр обрезки из стиля колонны, выберите "По стилю". Прим.: Эта настройка будет действовать только для добавляемых несущих элементов. Добавление нового несущего элемента не будет изменять геометрию существующего несущего элемента, независимо от настройки автоматической обрезки. - Разверните узел "Размеры".
- Укажите смещения.
Если требуется... то... сместить колонну по ее оси выдавливания в начальной точке колонны, введите значение параметра "Смещение от начала". Положительное значение укорачивает колонну по ее оси, а отрицательное - удлиняет. сместить колонну по ее оси выдавливания в конечной точке колонны, введите значение параметра "Смещение от конца". Отрицательное значение укорачивает колонну по ее оси, а положительное - удлиняет. - Введите значение "Логической длины".
Логическая длина колонны - это ее длина (высота) перед применением смещений.
- Выберите "Да" или "Нет" для параметра "Указать поворот на экране".
Если требуется... то... задать поворот колонны перед тем, как ее вставить, выберите "Нет" в ответ на "Указать поворот на экране", и введите значение параметра "Угол поворота". задать поворот колонны после того, как вставите ее, выберите "Да" в ответ на "Указать поворот на экране" и задайте значение угла, как указано на этапе 10. Положительное значение означает поворот колонны против часовой стрелки вокруг ее оси выдавливания, если смотреть от ее конца (верха) к началу (низу).
- Задайте привязку колонны, то есть положение формы колонны относительно ее оси выдавливания при рисовании колонны.
Если требуется... то... расположить оси выдавливания колонны вдоль центроида формы колонны, выберите в качестве "Привязки" "Базовую линию". Прим.: Это можно сделать только для элементов, созданным при помощи стилей из Каталога несущих элементов.расположить ось выдавливания колонны вдоль одного из девяти положений формы колонны, выберите для привязки одно из девяти положений. Прим.: Эти положения задаются для нулевого поворота. если смотреть на колонну сверху вниз.Совет: После того как нужные параметры выбраны, можно переместить или спрятать палитру свойств, чтобы увеличить доступную площадь чертежа. - На площади чертежа задайте точку вставки колонны.
- Если для параметра "Поворот колонны" выбрано "Да", то поверните колонну курсором вокруг ее оси выдавливания в требуемое положение или введите величину поворота в градусах и нажмите клавишу Enter.
- Задайте точку вставки другой колонны или нажмите Enter для ввода команды.
