Эта процедура используется для закрепления якорем колонны на сетке при ее создании с одновременным заданием ее свойств. Форма колонны определяется заданным в инструменте стилем. После того как задана точка вставки в сетке, форма вытягивается в положительном направлении вдоль текущей оси ПСК Z до высоты, заданной такими параметрами инструмента, как "Смещение от начала", "Смещение от конца" и "Логическая длина".

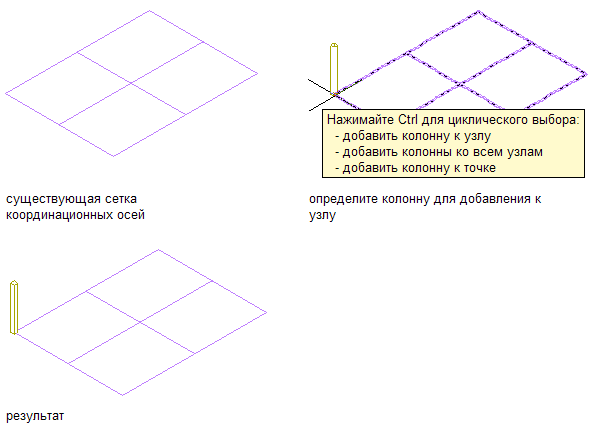

Добавление колонны в один узел сетки колонн

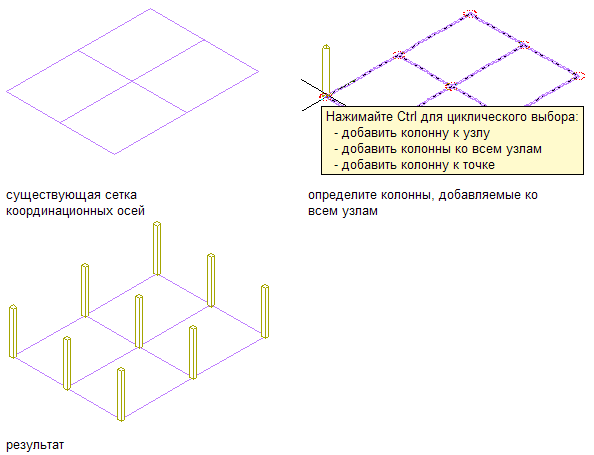

Добавление колонны во все узлы сетки колонн

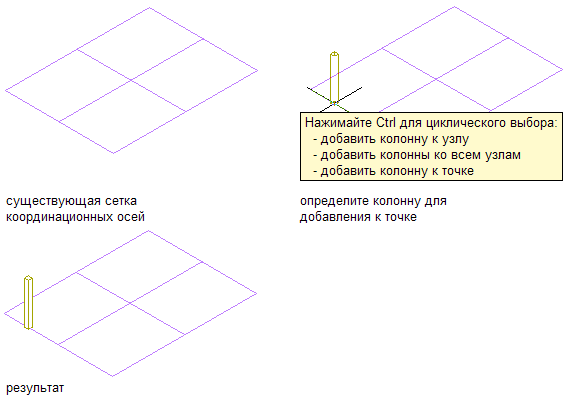

Добавление колонны в одну точку сетки колонн
- Откройте инструментальную палитру, содержащую необходимый инструмент несущей колонны, и выберите его.
(Если надо, прокрутите список, пока не найдете нужный инструмент.)
Прим.: Альтернативный способ: можно выберите
.
- Выберите сетку.
- На палитре свойств под заголовком "Общие" нажмите "Стиль" и выберите стиль несущей колонны.
- Укажите значение для границ пространств:
Если требуется... то... разрешить использование колонны в качестве граничного объекта для пространств с ассоциативными связями, выберите "Да". запретить использование колонны в качестве граничного объекта для пространств с ассоциативными связями, выберите "Нет". использовать параметры ограничения из стиля колонны, выберите "По стилю". - Задайте значение параметра "Обрезать автоматически":
Если... то... геометрия колонны должна быть автоматически обрезана любыми другими несущими элементами, другими архитектурными объектами или линиями, с которыми она логически связана, выберите "Да". следует запретить автоматическую обрезку геометрии колонны, выберите "Нет". требуется использовать параметр обрезки из стиля колонны, выберите "По стилю". Прим.: Эта настройка будет действовать только для добавляемых несущих элементов. Добавление нового несущего элемента не будет изменять геометрию существующего несущего элемента, независимо от настройки автоматической обрезки. - Разверните узел "Размеры".
- Укажите смещения.
Если требуется... то... сместить колонну по ее оси выдавливания в начальной точке колонны, введите значение параметра "Смещение от начала". Положительное значение укорачивает колонну по ее оси, а отрицательное - удлиняет. сместить колонну по ее оси выдавливания в конечной точке колонны, введите значение параметра "Смещение от конца". Отрицательное значение укорачивает колонну по ее оси, а положительное - удлиняет. - Введите значение "Логической длины".
Логическая длина колонны - это ее длина (высота) перед применением смещений.
- Выберите "Да" или "Нет" для параметра "Указать поворот на экране".
Если требуется... то... задать поворот колонны перед тем, как ее вставить, выберите "Нет" в ответ на "Указать поворот на экране", и введите значение параметра "Угол поворота". задать поворот колонны после того, как вставите ее, выберите "Да" в ответ на "Указать поворот на экране" и задайте значение угла, как указано на этапе 12. Выберите "Да" для параметра "Указать поворот на экране" и задайте угол поворота, как указано на этапе 10.
- Задайте привязку колонны, то есть положение формы колонны относительно ее оси выдавливания при рисовании колонны.
Если требуется... то... расположить ось колонны вдоль центроида формы колонны, выберите для "Привязки" значение "Базовая линия". Прим.: Это можно сделать только для элементов, созданным при помощи стилей из Каталога несущих элементов.расположить ось выдавливания колонны вдоль одного из девяти положений формы колонны, выберите для привязки одно из девяти положений. Совет: После того как нужные параметры выбраны, палитру свойств можно переместить или скрыть, что увеличит рабочую область чертежа. - Задержите курсор над сеткой, чтобы сетка была подсвечена и появился список опций добавления колонн. (Для циклического переключения параметров нажимайте клавишу CTRL.)
- Задайте точку вставки для колонны на сетке.
Если требуется... то... добавление колонны в соответствующий узел сетки, переместите курсор на узел (или около него) и щелкните кнопкой мыши. В узел, ближайший к положению курсора, добавляется колонна. добавление колонны во все узлы сетки, нажмите клавишу CTRL и щелкните кнопкой мыши. добавление колонны в соответствующую точку на или внутри сетки, дважды нажмите клавишу CTRL, переместите курсор в ту точку, куда надо вставить колонну, и щелкните кнопкой мыши. Если в качестве значения параметра "Указать поворот на экране" на палитре свойств было выбрано "Да", то движением курсора поверните колонну вокруг ее оси выдавливания в требуемое положение, после чего щелкните кнопкой мыши, или же введите значение для угла поворота и нажмите Enter. Положительное значение соответствует повороту колонны против часовой стрелки вокруг оси выдавливания, если смотреть с конца (верх) в начало (низ).
- После окончания ввода колонн в сетку нажмите Enter для завершения выполнения команды. Прим.: Сетки колонн, к которым прикреплены несколько колонн, могут простираться дальше, чем ожидается для отображения на экране. Это происходит оттого, что несущие элементы содержат дополнительную информацию, которую можно использовать для структурного анализа.
