Каталог несущих элементов содержит спецификации для стандартных конструктивных элементов различных типов и размеров. Можно просмотреть Каталог, выбрать форму и создать стиль несущего элемента, содержащий выбранную форму. При создании несущего элемента при помощи стиля форма элемента обеспечивается стилем .
Организация Каталога несущих элементов
Левая панель Каталога несущих элементов содержит стандартные несущие элементы, которые организованы в виде дерева как в обозревателе Windows
Explorer. Несколько стандартных промышленных спецификаций структурированы в виде дерева сначала по британским или метрическим единицам, затем по материалу.
Каталог несущих элементов
Обзор в Каталоге
Чтобы просмотреть различные конструктивные типы, имеющиеся в каталоге, можно открыть все уровни дерева под выбранным элементом и материалом. Когда какая-либо форма из дерева выбрана, на правой верхней панели выводится ее изображение с размерами. Все возможные размеры отображаемой формы выводятся на правой нижней панели.
При наличии на чертеже несущего элемента со стилем, созданным в Каталоге, можно по элементу определить местоположение формы из каталога, содержащейся в этом стиле.
Создание стилей несущих элементов из форм Каталога
При создании в Каталоге стиля несущего элемента размеры выбранной из Каталога формы определяют форму стиля и запоминаются в ней.

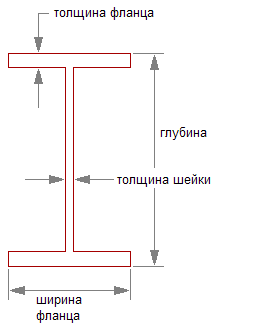

Например, в размеры стальной балки, выбранной на предыдущем чертеже, входят глубина (d), ширина по фланцам (bf), толщина фланца (tf) и толщина шейки (tw). При создании стиля эти размеры определяют следующую форму, которая заносится в стиль.
Параметры сечения несущего элемента с широким фланцем
Когда балка создается в чертеже при помощи этого стиля, стиль определяет форму балки. При создании балки можно задать длину, смещение в начале и в конце, привязку и угол наклона.
Содержание Каталога несущих элементов
Когда "Каталог несущих элементов" выводится на экран, его содержимое извлекается из файла, в котором каталог находится по умолчанию - -AecStructural.apc. Этот файл находится в папке C:\Program Files\AutoCAD Architecture <версия>\Catalogs\Structural.
В дальнейшем дополнительные файлы каталога, которые можно открыть в каталоге, могут стать доступными на сайте Autodesk, или можно создать собственные файлы каталога.
