В рамках стиля несущих элементов можно задать правила проектирования для создания пользовательского несущего элемента. Правила проектирования позволяют задать одну или более форм, которые будут выдавливаться вдоль траектории (оси) несущего элемента. Можно задать и разместить начальная и конечная форма для каждого сегмента несущего элемента.
Создание односегментных пользовательских несущих элементов
Односегментный элемент может начинаться и кончаться одной и той же формой, или же можно задать разные формы начала и конца. Например, можно создать сужающуюся колонну, задав разные формы начала и конца односегментной колонны.

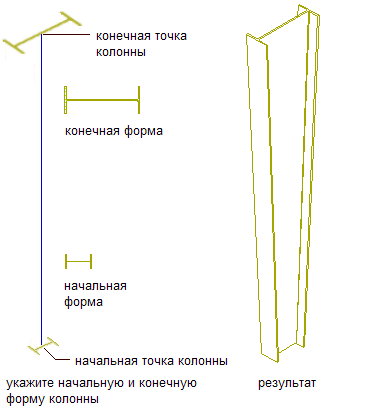

Создание сужающейся колонны
Можно также назначить различные формы для одного и того же односегментного элемента, добавив к элементу компонент. Добавляя компонент в правила проектирования и присваивая разные формы одному и тому же сегменту, можно создать несущий элемент с перекрывающимися формами. Например, добавив компонент с формой стальной колонны к бетонной колонне, можно создать стальную колонну в бетонном кожухе.

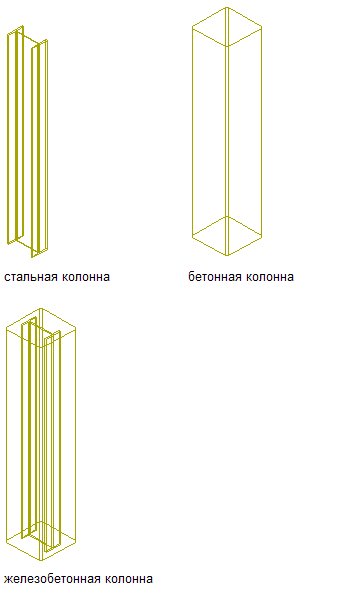

Создание композитной бетонно-стальной колонны
Создание многосегментных пользовательских несущих элементов
В случае многосегментных несущих элементов можно присвоить каждому сегменту элемента разные формы как компоненты элемента. Каждой вершине траектории элемента соответствует последовательность узлов (начинающаяся в начальной точке элемента, считающейся нулем). Присваивая разные формы сегментам между узлами на траектории элемента, можно создать несущий элемент, форма которого меняется вдоль траектории. Например, этот метод можно использовать для создания жесткого каркаса.

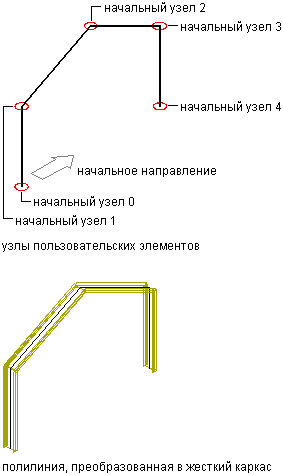

Создание жесткого каркаса
Создание пользовательских форм несущих элементов
При создании пользовательских несущих элементов можно использовать формы, содержащиеся в стилях, созданных с помощью Каталога несущих элементов или Мастера стиля несущих элементов, а можно создать собственные пользовательские формы. При создании пользовательской формы, в рамках правил проектирования для стиля несущего элемента можно только добавить ее к несущему элементу.
