Использование ручек для редактирования П-образных лестниц

Использование ручек иллюстрируется приведенными ниже чертежами и поэтапным описанием процедуры редактирования П-образных лестниц.

Ручка	Описание
(Начало марша)	Возможность изменять точку начала марша П-образной лестницы.
(Конец марша)	Возможность обращения конца П-образной лестницы.
(Обратить сторону)	Возможность обращения стороны П-образной лестницы.
(Изменение формы марша)	Возможность изменять формы марша П-образной лестницы.
(Кромка)	Возможность изменять ширину марша П-образной лестницы с помощью добавления кромки.
(Кромка)	Возможность изменять ширину марша П-образной лестницы с помощью перемещения кромки.
(Местоположение вспомогательных линий)	Возможность изменять местоположение вспомогательных линий П-образной лестницы.
(Местоположение графики)	Возможность изменять местоположение графики П-образной лестницы.
(Кромка)	Возможность изменять ширину площадки П-образной лестницы с помощью добавления кромки.
(Кромка)	Возможность изменять ширину площадки П-образной лестницы с помощью перемещения кромки.

Редактирование размеров П-образной лестницы

1. Выберите П-образную лестницу.
2. Выберите ручку редактирования сегментов для перехода в режим редактирования кромок (ширины и изменения формы марша и ширины площадки).
   Прим.: Альтернативный способ: щелкните вкладку "Лестница"панели "Редактирование"раскрывающийся список "Модифицировать кромки""Редактировать".

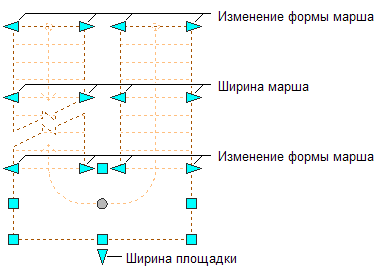

   Ручки "Изменение формы марша", "Ширина марша" и "Ширина площадки" П-образной лестницы

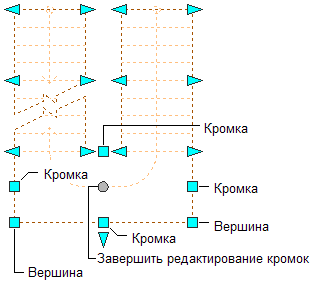

   Ручки "Вершина", "Кромка" и "Прекратить редактирование сегментов" для площадки П-образной лестницы

3. Перемещайте ручку, пока на экране не появится нужное значение размера, и один раз щелкните левой кнопкой мыши, либо введите значение.
4. Завершив редактирование кромок лестницы, вернитесь в стандартный режим редактирования лестницы, щелкнув на ручке "Прекратить редактирование сегментов".
5. Чтобы отключить ручки, щелкните правой кнопкой мыши и выберите пункт "Отменить выбор".

Изменение места или положения П-образной лестницы

1. Выберите П-образную лестницу.
2. Выберите ручку, предназначенную для изменения местоположения лестницы, ее начальной точки, базовой линии, линии подъема или конечной точки.


   Ручки "Начало и конец марша", "Обратить" и "Местоположение" для П-образной лестницы



   Ручки "Местоположение линии подъема", "Расположение базовой линии" и "Редактировать сегменты" для П-образной лестницы

3. Переместите лестницу в нужное местоположение и один раз щелкните кнопкой мыши или введите значение и нажмите Enter.

   Если требуется ввести для второго направления определенное значение в любом режиме редактирования (например, в направлении Y при редактировании плоскости XY), то для перехода ко второму направлению нажмите клавишу TAB.

   Можно также заблокировать возможность перемещения лестницы относительно заданного направления. Если в текущем режиме редактирования ввести значение одного из размеров в соответствующем направлении и нажать TAB, то перемещение лестницы будет ограничено вторым направлением. Например, при редактировании вдоль плоскости XY можно ввести значение для размера X, а затем нажать TAB. Размер X блокируется с этим значением, и возможность перемещения лестницы ограничивается направлением Y.

4. Чтобы отключить ручки, щелкните правой кнопкой мыши и выберите пункт "Отменить выбор".

Изменение формы площадок П-образной лестницы

1. Выберите П-образную лестницу.
2. Выберите ручку редактирования сегментов для перехода в режим редактирования кромок (ширины, кромок и вершин площадки).
   Прим.: Альтернативный способ: щелкните вкладку "Лестница"панели "Редактирование"раскрывающийся список "Модифицировать кромки""Редактировать".


   Ручки "Изменение формы марша", "Ширина марша" и "Ширина площадки" П-образной лестницы



   Ручки "Вершина", "Кромка" и "Прекратить редактирование сегментов" для площадки П-образной лестницы

3. Чтобы изменить форму площадки лестницы, переместите соответствующую ручку.
4. Завершив редактирование кромок площадки, вернитесь в стандартный режим редактирования лестницы, щелкнув на ручке "Прекратить редактирование сегментов" .
5. Чтобы отключить ручки, щелкните правой кнопкой мыши и выберите пункт "Отменить выбор".

Изменение базовой линии или линии подъема П-образной лестницы

1. Выберите П-образную лестницу.
2. Переместите ручку"Базовая линия" или "Линия подъема".


   Ручки "Местоположение линии подъема", "Расположение базовой линии" и "Редактировать сегменты" для П-образной лестницы

   Прим.: Базовая линия и линия подъема не могут быть отображены одновременно.
3. Для перемещения лестничной площадки с одной стороны ручки начала марша на другую или для переключения между двумя маршами переместите соответствующую ручку "Обратить".
4. Чтобы отключить ручки, щелкните правой кнопкой мыши и выберите пункт "Отменить выбор".

Изменение высоты П-образной лестницы

1. Выберите П-образную лестницу.
2. Чтобы изменить высоту лестницы, переместите ручку "Высота".
   Прим.: Эта ручка отображает лестницу только на 3D видах.

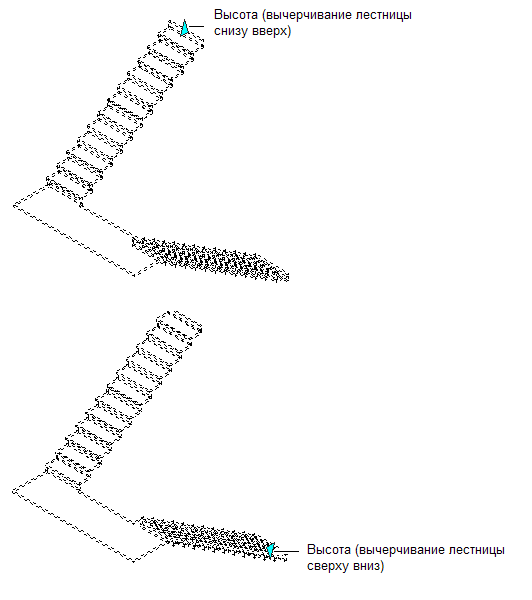

   Ручка "Высота" П-образной лестницы

3. Чтобы отключить ручки, щелкните правой кнопкой мыши и выберите пункт "Отменить выбор".
