Удаление импостов из сетки оконной и дверной сборки

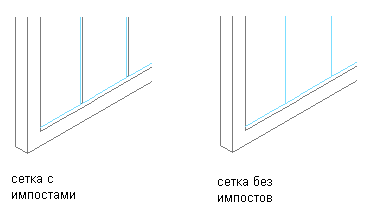

Эта процедура используется для удаление импостов из оконной/дверной сборки. Можно создать определение импоста с нулевой шириной и глубиной границы. В этом случае соседние заполнения расширяются и заполняют пространство, занимаемое импостом. Это эффективный способ для представления структурного остекления.

Удаление импостов из сетки оконной/дверной сборки

1. Выберите вкладку "Управление"панель "Стиль и отображение""Диспетчер стилей".
2. Разверните "Архитектура" "Стили оконных/дверных сборок". .
   Прим.: Или же можно выбрать на чертеже дверную/оконную сборку, щелкнуть на вкладке "Дверная/оконная сборка" панели "Общие" раскрывающийся список "Редактирование стиля" "Стили дверных/оконных сборок".
3. Выберите дверную/оконную сборку.
4. Перейдите на вкладку "Правила проектирования".
5. В левой панели окна выберите сетку, в которой требуется удалить импост.
6. Создайте новое назначение для импостов и введите 0 (ноль) в поля ширины и глубины.
7. В области "Назначения для импостов" выберите определение импоста, созданное для границ импоста любого назначения, в котором требуется удалить импосты.
8. Нажмите "ОК".
