Создание вложенной сетки для оконной и дверной сборки

Эта процедура используется для создания вложенной сетки, которая является сеткой в пределах другой сетки. Каждая вложенная сетка характеризуется своими правилами деления, назначением для ячеек, каркасом и импостами. По умолчанию для вложенных сеток каркас отключен.

1. Щелкните вкладку "Управление"панель "Стиль и отображение""Диспетчер стилей".
2. Разверните "Архитектура" "Стили оконных/дверных сборок".
   Прим.: Или же можно выбрать на чертеже дверную/оконную сборку, щелкнуть вкладку "Дверная/оконная сборка" панель "Общие" раскрывающийся список "Редактирование стиля" "Стили дверных/оконных сборок".
3. Выберите дверную/оконную сборку.
4. Перейдите на вкладку "Правила проектирования".
5. В левой секции окна выберите сетку, для которой хотите создать вложенную сетку.
6. Щелкните (новое назначение для ячейки).

   В списке назначений для ячеек отобразится новое назначение для ячеек.

7. Щелкните правой кнопкой на стандартном имени, выберите "Переименовать" и введите описательное имя для нового назначения.
8. В столбце "Элемент" выберите "Вложенная сетка".

   Новая сетка добавляется в список сеток в левой панели диалогового окна. Если редактируется первичная сетка, то добавляется новая сетка второго уровня. Если редактируется сетка второго уровня, добавляется новая сетка третьего уровня и т.д.

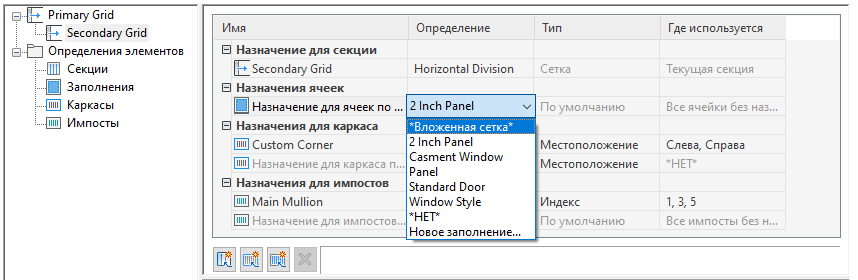

   Создание вложенной сетки

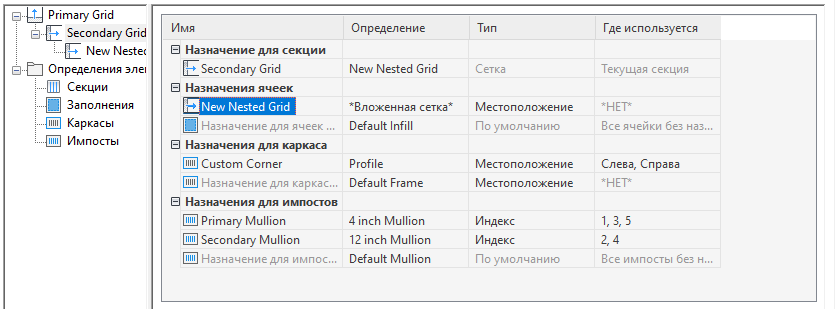

   Новая вложенная сетка в дереве структуры

   Прим.: Чтобы переименовать сетку, следует выбрать ее в правой части диалогового окна, нажать правую кнопку мыши, выбрать "Переименовать" и ввести новое имя.
9. Задайте ячейки, содержащие вложенную сетку.
10. Нажмите кнопку ОК.
