Сложные образцы штриховок могут содержать множество строк определения, а также исходную точку, которая проходит через смещения от начала координат.
Не для всех образцов штриховки начало имеет координаты 0,0. Создавая такие образцы, пользователь должен очень внимательно подбирать перечисленные ниже параметры, чтобы образец формировался правильно.
- Начальная точка
- Смещения
- Образцы длины штриха, точки и интервала
Образцы штриховки задаются с помощью нескольких определяющих отрезков, описывающих длину и угол, в соответствии с которыми следует рисовать каждый сегмент линии. Ниже приведены определяющие отрезки, описывающие образец штриховки AR-B816.
*AR-B816, 8x16 Block elevation stretcher bond 0, 0,0, 0,8 90, 0,0, 8,8, 8,-8
Область, заштрихованная данным образцом, будет иметь вид:
Пример: П-образный образец
П-образный образец (линия вверх, линия вбок и линия вниз) является образцом, повторяющим каждую единицу и состоящим из сегментов линий длиной 0,5 единицы с последующим интервалом шириной 0,5 единицы.
Область, заштрихованная данным образцом, будет иметь вид:
Описание такого образца может выглядеть следующим образом:
*IUS, Inverted U's 90, 0,0, 0,1, .5,-.5 0, 0,.5, 0,1, .5,-.5 270, .5,.5, 0,1, .5,-.5

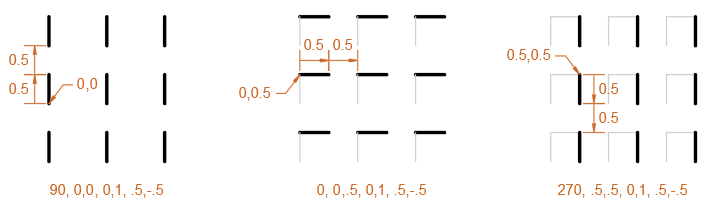

Ниже можно узнать, как рисовать этот образец.
- Первая штриховая линия начинается в начальной точке координат 0;0 и идет вверх под углом 90 градусов.
- Вторая штриховая линия начинается в точке 0;0,5 и идет под углом 0 градусов.
- Третья штриховая линия начинается в точке 0,5;0,5 и идет под углом 270 градусов. Третью штриховую линию также можно ввести следующим образом:
90, .5,0, 0,1, .5,-.5
или
270, .5,1, 0,1, -.5,.5
Пример: шестиконечная звезда
Образец шестиконечной звезды можно создать тремя штриховыми линиями, которые начинаются в начальной точке координат и продолжаются в направлении вектора, определяемого заданным углом.
Область, заштрихованная данным образцом, будет иметь вид:
Описание такого образца может выглядеть следующим образом:
*STARS, Six-pointed star 0, 0,0, 0,.866, .5,-.5 60, 0,0, 0,.866, .5,-.5 120, .25,.433, 0,.866, .5,-.5
