А вы пробовали создать динамический блок с несколькими конфигурациями?

Создайте собственный динамический блок с разными конфигурациями столов и стульев.

Прим.: Действия, изображения и видеоролики могут незначительно различаться в зависимости от версии программы.

С помощью состояний видимости можно создать блок с любым количеством различных конфигураций. В этом примере рассматривается создание блока, который может представлять собой либо круглый стол с четырьмя стульями, либо прямоугольный стол с восемью стульями.

Создание блока

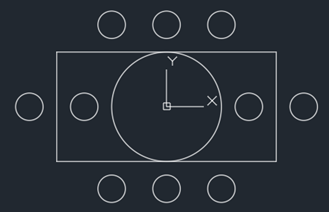

1. На пустом чертеже постройте геометрию для круглого стола и четырех стульев. Необязательно делать стулья сложных форм, это могут быть простые окружности. Поместите центр окружности в точку с координатами 0,0.

2. Постройте геометрию для прямоугольного стола с центром также в точке с координатами 0,0. Скопируйте стулья, чтобы вокруг прямоугольного стола их было восемь. Ничего страшного, если часть геометрии, например один-два стула, используется в обеих конфигурациях.

3. Последовательно выберите вкладку «Вставка» > панель «Определение блока» > «Создать блок». найти

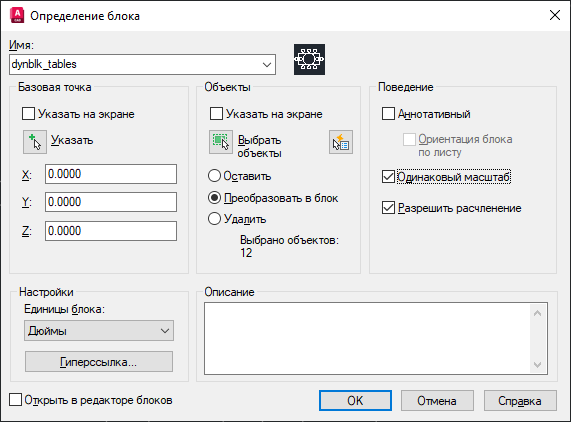

4. Назовите блок, выберите все объекты геометрии и нажмите кнопку «ОК».


Добавление состояний видимости для достижения динамичности

1. В чертеже дважды щелкните блок и нажмите «ОК» в диалоговом окне «Редактирование определения блока». Откроется среда редактора блоков и вкладка «Редактор блоков» на ленте.
2. Если палитра вариации блоков не отображается, щелкните вкладку «Редактор блоков» > панель «Управление» > «Палитры вариации». найти

   Теперь можно определять динамическую часть блока. В данном примере рассматривается определение двух состояний видимости. Состояние видимости определяет, какие объекты геометрии отображаются при выборе этого состояния. Не волнуйтесь, все станет понятнее, когда попробуете сами.

3. На палитре вариации щелкните вкладку «Параметры» > «Видимость».
4. Поместите регулятор управления параметрами рядом с геометрией. Этот параметр выбирается для изменения состояний после вставки данного блока в чертеж. Местоположение не так уж важно.
5. Перейдите на вкладку "Редактор блоков" > панель "Видимость" > "Состояния видимости". найти

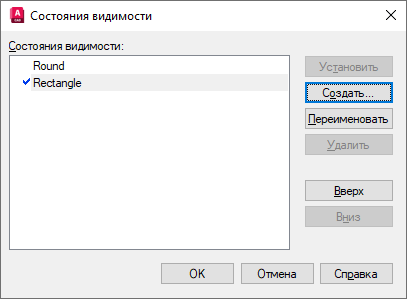

6. В диалоговом окне «Состояния видимости» создайте два состояния: одно — для круглого стола, другое — для прямоугольного.
   1. Нажмите «Переименовать» и введите имя «Круглый» для переименования состояния по умолчанию.
   2. Нажмите «Создать», введите имя «Прямоугольный» и нажмите кнопку «ОК» в диалоговом окне «Новое состояние видимости», чтобы создать второе состояние.

   3. Нажмите «ОК» для закрытия диалогового окна «Состояния видимости».

   Два состояния созданы, но все еще необходимо определить, какие объекты нужно отключать в каждом состоянии. На ленте появился раскрывающийся список, который включает в себя два созданных состояния видимости.


7. Выберите «Круглый» из раскрывающегося списка.

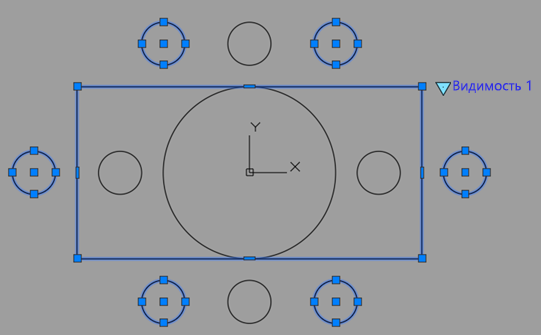

8. Выберите все объекты, которые не являются частью конфигурации круглого стола.

9. Перейдите на вкладку «Редактор блоков» > панель «Видимость» > «Сделать невидимым». найти
10. Выберите «Прямоугольный» из раскрывающегося списка.

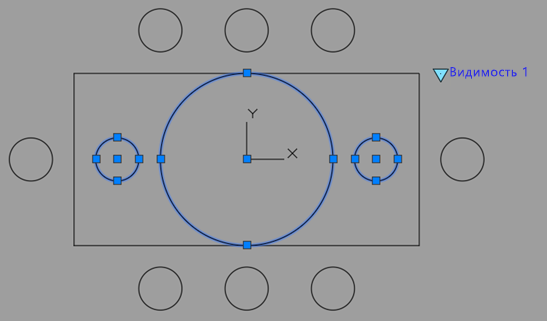

11. Выберите все объекты, которые не являются частью конфигурации прямоугольного стола.

12. Перейдите на вкладку "Редактор блоков" > панель "Видимость" > "Сделать невидимым". найти

Блок готов к использованию, но сначала стоит его проверить.

Проверка и сохранение блока

1. Перейдите на вкладку «Редактор блоков» > панель «Открыть/Сохранить» > «Тестировать блок». найти

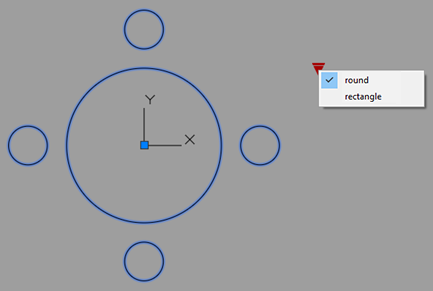

2. Выберите блок и щелкните регулятор управления параметрами, помещенный рядом с блоком.

3. Выберите состояние, чтобы просмотреть конфигурацию блока.
4. Повторите указанные действия для проверки каждой конфигурации.
5. Нажмите панель «Закрыть» > «Закрыть окно тестирования блока».
6. Нажмите вкладку «Редактор блоков» > панель «Закрыть» > «Закрыть редактор блоков».
7. Сохраните изменения при появлении запроса.

Теперь можно поработать с блоком на чертеже. Не забудьте сначала выбрать блок, чтобы отобразился регулятор управления параметрами динамического блока. Используйте команду ПБЛОК, чтобы сохранить блок в папке и использовать его на любом чертеже.
