В этом упражнении изменим список элементов, который будет использоваться при назначении кодов статей расхода элементам трубопроводной сети по мере их создания. В упражнении также будет показано, как назначать коды статей расхода существующим элементам трубопроводной сети.
Это упражнение является продолжением темы раздела Упражнение 2. Назначение кодов статей расхода объектам AutoCAD.
Задание параметров команды объема работ
- Откройте файл Quantities-3.dwg, расположенный в папке чертежей для учебных пособий.
Этот чертеж содержит площадку производственного объекта, которая состоит из проекции объекта здания, парковки и подъездных дорог. Площадка также содержит сеть ливневой канализации с трубами и несколькими типами колодцев.
- Перейдите на вкладку
найти.
- В диалоговом окне "Диспетчер объемов работ" щелкните
.
- В диалоговом окне "Параметры команд расчета объемов работ" в разделе "Параметры вычисления объемов работ" задайте следующие параметры:
- Тип вычисления: 3D
- Тип длины труб: До внутренних кромок
Эти параметры определяют, что отчет о длинах труб будет формироваться с использованием расстояния между торцами от внутренней кромки каждого колодца.
- Нажмите "OK".
Добавление кодов статей расхода к трубопроводной сети
- В окне чертежа выберите элемент трубопроводной сети. Перейдите на найти.
- В диалоговом окне "Свойства трубопроводной сети" на вкладке "Параметры компоновки" в разделе "Список элементов сети" выберите
"Редактировать текущий набор выбранных элементов".
- В диалоговом окне "Список элементов сети" на вкладке "Трубы" разверните категорию "Ливневая канализация""Бетонная труба".
- В строке "RCP 18 дюймов" щелкните
.
- В диалоговом окне "Список статей расхода" разверните категорию
"Избранное".
- В категории "Избранное" выберите "Идентификатор статьи расхода"60201-0600.
- Нажмите "OK".
- Перейдите на вкладку "Колодцы".
- Повторите шаги 4-7 для назначения статей расхода следующим колодцам:
Колодец Идентификатор статьи расхода 51 x 6 x 51 дюймов. Бетонный прямоугольный оголовок водовыпуска Mat_CONC 60103-0100 Эксцентрический колодец 48 диаметр 24 коробка 24 конус 5 стена 6 пол Mat_CONC 60403-1100 60409-0500 - Нажмите "OK" три раза.
Добавление элементов со статьями расхода к трубопроводной сети
- Выберите на чертеже трубу. Выберите вкладку найти.
- На панели "Инструменты компоновки сети" задайте следующие параметры:
- Колодец: Эксцентрический колодец 48 диаметр 24 коробка 24 конус 5 стена 6 пол Mat_CONC
- Труба: RCP 18 дюймов
"Трубы и колодцы": Выбран
- На чертеже щелкните две точки.
Эта операция создает два колодца, соединенные трубой.
- Нажмите клавишу ENTER.

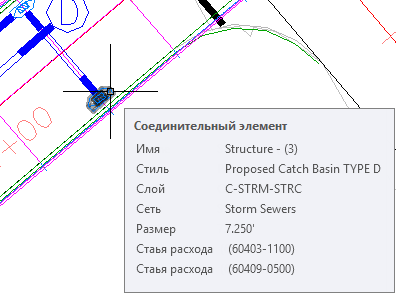

- Установите курсор на одном из колодцев.
В подсказке отображается описание и идентификатор каждой статьи расхода, назначенной этому колодцу.
Назначение статей расхода существующим элементам трубопроводной сети

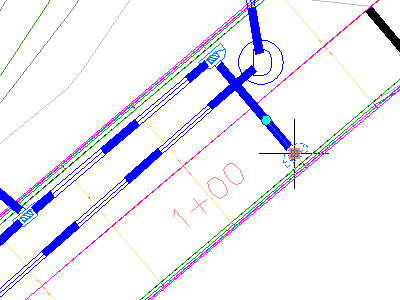

- На чертеже выберите один из водосборов вдоль дороги.
- Щелкните правой кнопкой мыши. Выберите команду "Выбрать сходные".
- В диалоговом окне "Диспетчер объемов работ" щелкните
.
- В категории "Избранное" выберите "Идентификаторы статьи расхода" 60409-0500.и 60409-0500.
- Нажмите клавишу ENTER.

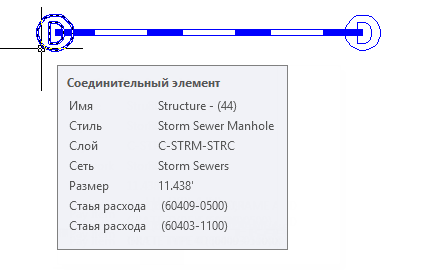

- Установите курсор на одном из водосборов.
В подсказке отображается описание и идентификаторы статей расхода, назначенные водосбору.
Дальнейшее изучение: Повторите эту процедуру с другими колодцами в сети, назначая коды статей расхода, соответствующие квадратным водосборам, люкам и оголовкам.
Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 4. Назначение кодов статей расхода коридорам.
