В этом упражнении создается диаграмма перемещения земляных масс, которая отображает объем перемещения по смете и объем превышенного перемещения для площадки проекта.
Для создания диаграммы перемещения земляных масс должны быть доступны следующие элементы:
- трасса
- две поверхности
- группа осей сечений
- список материалов
Пример чертежа, используемого для этого упражнения, содержит все эти элементы.
Сведения о способе создания списка материалов см. в упражнении "Создание списка материалов".
Создание диаграммы перемещения земляных масс
- Откройте файл Mass Haul-1.dwg, расположенный в папке чертежей учебного пособия.
- Выберите вкладку панель
найти. - В Мастере на странице "Общие" задайте следующие параметры:
- Имя вида диаграммы земляных масс: Выравнивание диаграммы земляных масс
- Стиль вида диаграммы земляных масс: Перемещение по смете и превышенное перемещение
- Нажмите "Далее".
- На странице "Параметры отображения диаграммы земляных масс" изучите параметры в области "Материал". Параметр, выбранный в списке материалов сохраняется с выбранной группой осей сечений. Сведения о способе создания списка материалов см. в упражнении "Создание списка материалов". Изучите параметры, которые приведены в списке "Выберите отображаемый материал для линии диаграммы земляных масс", но примите предлагаемое по умолчанию значение параметра "Суммарный объем". В области "Линия диаграммы земляных масс" задайте следующие параметры:
- Имя линии диаграммы земляных масс: Суммарный объем по линиям диаграммы земляных масс
- Стиль линий диаграммы земляных масс: Перемещение по смете и превышенное перемещение - точка уклона
- Нажмите "Далее".
- На странице "Параметры выравнивания" в разделе "Параметры расстояния перемещения" установите флажок "Расстояние перемещения". Введите 300.0000’ в качестве расстояния перемещения по смете.
Это значение определяет расстояние, на которое бульдозер перемещает материал на стандартной скорости. Материал, перемещенный за пределы этого расстояния, рассматривается как превышенное перемещение и обычно засыпается на более высокой скорости.
- Нажмите "Создать диаграмму".
- На чертеже выполните привязку к центру красной окружности, которая находится выше вида профиля, для размещения диаграммы перемещения земляных масс.

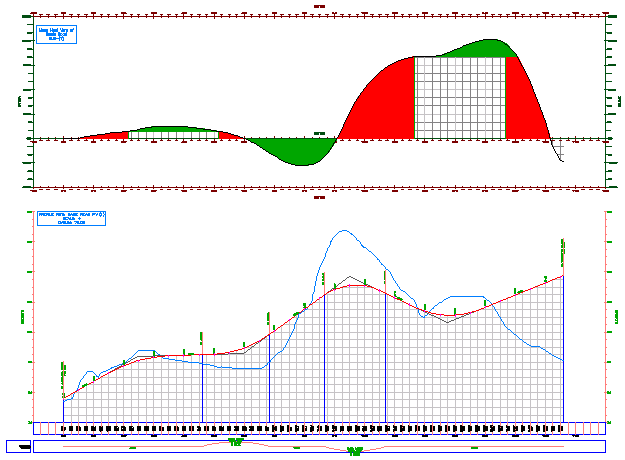

Отображается диаграмма перемещения земляных масс, которая содержит три области диаграммы земляных масс. Как показано на приведенном ниже изображении, области диаграммы земляных масс обозначают диапазоны пикетов, где материал вынимается или насыпается. Если линия диаграммы земляных масс находится выше линии перехода выемки в насыпь, то материал вынимается. Если линия диаграммы земляных масс находится ниже линии перехода выемки в насыпь, то материал насыпается.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Выравнивание объемов земляных масс.
