Упражнение 2. Изменение стиля профиля

В данном упражнении меняется стиль профиля двумя различными способами.

Сначала глобально меняется стиль профиля, что приводит к изменению внешнего вида профиля на всех видах профиля. Затем будет показан порядок переопределения стиля профиля на одном виде профиля. В заключение вы сделаете скрытыми профили для смещения.

Это упражнение является продолжением раздела Упражнение 1. Создание и отображение смещенных профилей поверхностей.

Создание вида профиля

1. Откройте чертеж Profile-2B.dwg, который находится в папке учебных пособий по чертежам.
2. Перейдите на вкладку «Главная» панель «Виды профилей и сечений» раскрывающийся список «Вид профиля» «Создание вида профиля» найти.
3. В окне Мастера «Создание вида профиля» на странице «Общие» в разделе «Выбор трассы» выберите Ridge Road.
4. Выберите «Параметры отображения профиля».
5. В таблице «Укажите параметры отображения профиля» в столбце «Стиль» дважды щелкните ячейке для профиля «Смещение влево».
6. В диалоговом окне «Выбор стиля трубы» выберите Standard (Стандартный). Нажмите «OK».
7. В столбце «Имя» выберите первую строку. Удерживая нажатой клавишу SHIFT, выберите последнюю строку.
8. В столбце «Метки» дважды щелкните на одной из ячеек.
9. В диалоговом окне «Выберите набор меток профиля» выберите <Нет>. Нажмите «OK».
10. В окне Мастера «Создание вида профиля» щелкните «Создание вида профиля».
11. Переместите курсор в позицию над первым видом профиля и щелкните в области чертежа.

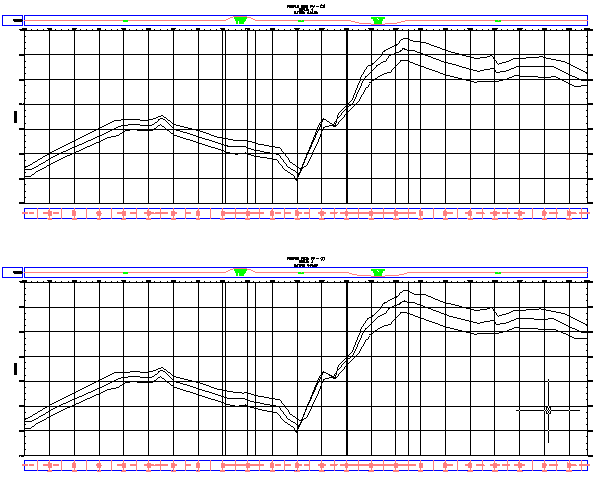

    Вычерчивается новый вид профиля, «PV - (2)». Профиль для смещения влево имеет такой же цвет, как и два других профиля.

12. Переместитесь к нижнему виду профиля «PV - (1)».

    Обратите внимание, что линия смещения влево также меняет цвет. Профиль для смещения влево изменяется вследствие изменения стиля профиля, что отражается на всех экземплярах профиля во всех видах профиля на чертеже.



Изменение стиля профиля

1. Выберите сетку вида профиля «PV - (1)». Щелкните правой кнопкой мыши. Выберите «Свойства вида профиля».
2. Перейдите на вкладку «Профили».

   На данной вкладке можно изменить свойства линии профиля после того как он построен на виде профиля.

3. На вкладке «Профили» прокрутите до столбцов «Стиль» и «Переопределить стиль».
4. В столбце «Переопределить стиль» для профиля «Смещение влево» дважды щелкните на флажке.
5. В диалоговом окне «Выбор стиля трубы» выберите Existing Ground (Существующая поверхность грунта). Нажмите «OK».
6. В диалоговом окне «Свойства вида профиля» нажмите «Применить».

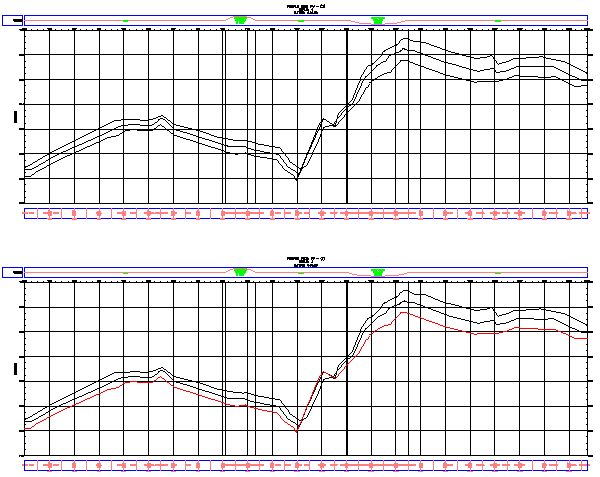

   Цвет профиля «Смещение влево» меняется на красный (в соответствии со стилем «Существующая поверхность грунта») на виде профиля PV - (1), но не на виде PV - (2). Профили для смещения влево различаются, так как был переопределен стиль профиля для конкретного вида профиля, а стиль профиля не изменялся. Переопределение стиля удобно использовать для сохранения стиля профиля в рамках вида профиля, защищая его от последующих изменений стиля.



   Дальнейшее изучение: в диалоговом окне «Свойства вида профиля» снимите флажок «Переопределить стиль» для смещения влево. Щелкните на столбце «Стиль» для этого смещения, измените его значение параметра на «Стандартный», затем нажмите кнопку «Применить». Это приводит к изменению стиля для профиля и сказывается на обоих видах профиля в чертеже.

   Прим.:

   Линия смещения влево - примерный статический профиль рельефа грунта вдоль линии электропередачи. Если бы нужно было увидеть фактический профиль, можно было бы создать профиль и вид профиля на основе трассы «Power Line».

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Просмотр характеристик стиля поверхности.
