Визуализация с помощью графики Autodesk

При визуализации выполняется тонирование геометрии модели с использованием заданного освещения, применяемых материалов и параметров среды.

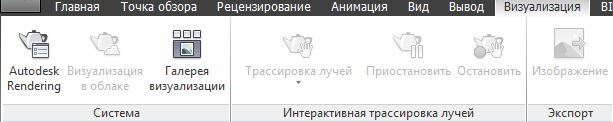

Инструменты визуализации Autodesk доступны на вкладке Главная на панели Сервис и на вкладке Визуализация на ленте.

Универсальный модуль визуализации Autodesk создает физически правильную модель освещения, а также общее освещение.

Можно определить и применить материалы и источники света непосредственно в модели, а также сохранить в файле NWD или NWF. Материалы и источники света можно переносить из приложений САПР (в настоящее время поддерживаются форматы файлов Revit, 3DS Max, DWG, FBX и Inventor).

Прим.: Рекомендуется скрыть объекты помещений перед использованием команды "Визуализация в облаке". Если объекты помещений не скрыты, может возникнуть зеркальный эффект.

Навигация в модели в реальном времени

Навигация в реальном времени поддерживается для реалистичного визуального стиля (управляется инструментами на вкладке Точка обзора панели Стиль визуализации), а также для фотореалистичного визуального стиля (управляется кнопкой Трассировка лучей на вкладке Визуализация панели Визуализация).

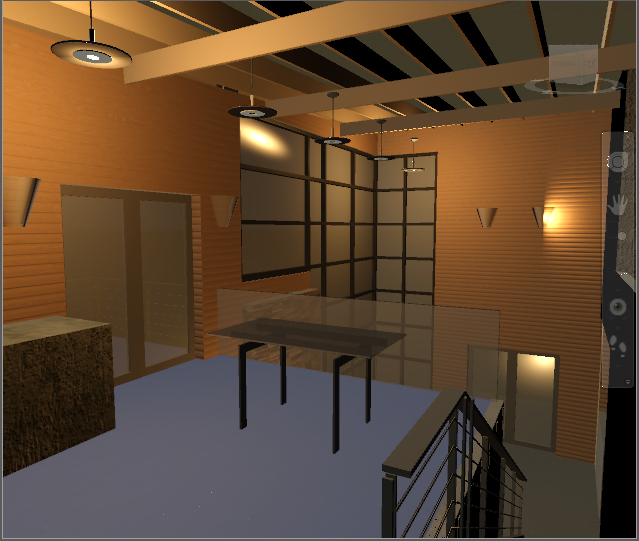

В реалистичном визуальном стиле можно просматривать примененные материалы, источники света и параметры среды в реальном времени по мере изучения модели. Можно управлять как представлением модели на панели Сцена, так и качеством и скоростью визуализации в режиме реального времени. Дополнительные сведения см. в разделе Управление внешним видом модели и качеством визуализации.

В реалистичном визуальном стиле каждое взаимодействие с моделью приводит к повторному запуску процесса визуализации. Этот стиль не рекомендуется использовать для изучения модели. Он лучше всего подходит для подготовки изображений и видео высокого качества, которые можно демонстрировать, например, другим участниками проекта. Для управления качеством и скоростью визуализации предусмотрены шесть стандартных и один пользовательский стиль визуализации. См. раздел Выбор качества визуализации.
