Чтобы создать копию существующей системы координат в заданном положении:

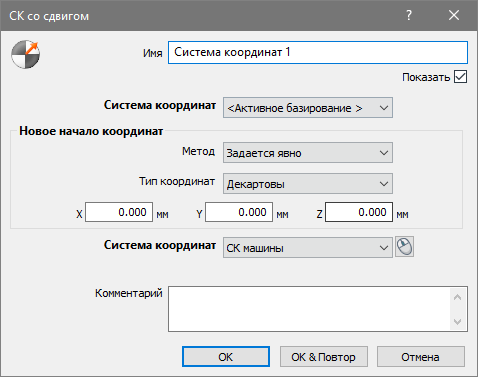

- Откройте вкладку «Базирования и системы координат» > панель «Системы координат» > «Со сдвигом».
- Введите Имя для СК. Это имя используется в последовательности измерения, на вкладках Отчет и Информация, а также при ссылке на этот объект в других объектах.
- Чтобы отобразить систему координат на виде матмодели, выберите опцию Показать.
- В списке Система координат выберите систему координат, относительно которой задается создаваемая СК.
Чтобы задать систему координат во время измерения, выберите <Активное базирование>. Затем можно указать базирование, используя список Активное базирование на вкладке «Измерение».
- Выберите метод создания СК:

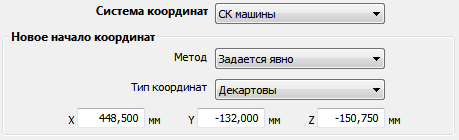

- Чтобы создать систему координат в заданном положении, выберите систему координат, относительно осей которой требуется сместить свою СК. Выберите параметр Задается явно в списке Метод, а затем введите координаты смещенной системы координат относительно выбранной системы координат. Например:

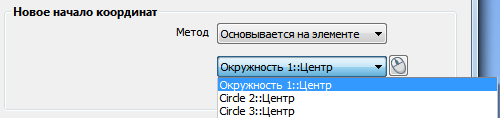

- Чтобы создать систему координат по определенному элементу, выберите параметр Основывается на элементе в списке Метод, а затем выберите элемент из списка. Например:
Нажмите
, чтобы выбрать объект на виде матмодели с помощью мыши.
- Чтобы создать систему координат в заданном положении, выберите систему координат, относительно осей которой требуется сместить свою СК. Выберите параметр Задается явно в списке Метод, а затем введите координаты смещенной системы координат относительно выбранной системы координат. Например:
- В списке Система координат выберите СК, которую необходимо сдвинуть.
- Введите дополнительную информацию об объекте в поле Комментарий.
- Нажмите OK, чтобы добавить объект в последовательность измерения.
