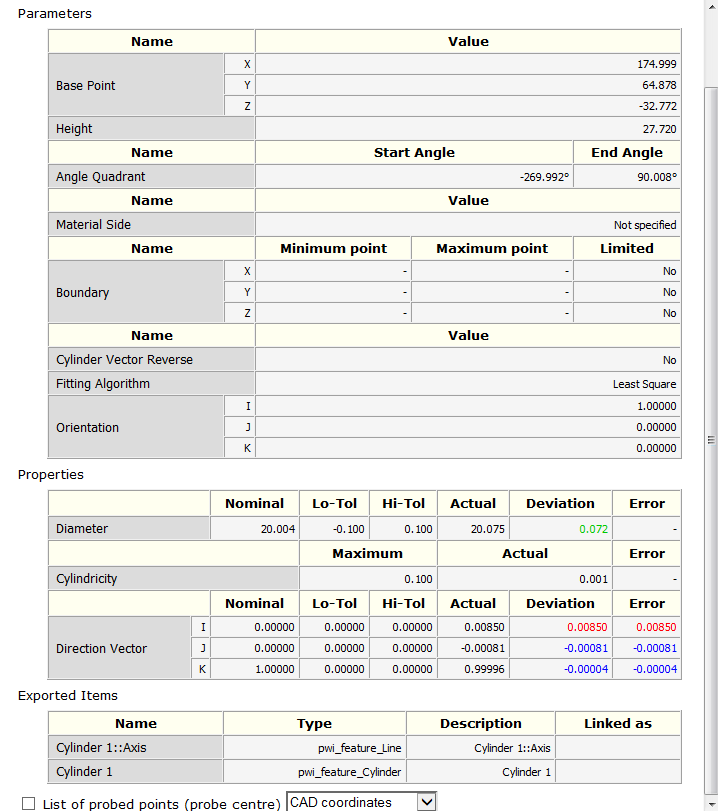

На вкладке Информация содержатся параметры текущего выбранного элемента в последовательности измерения. Она включает параметры измерения, хранящиеся в выбранном измерении.
Если вы активировали опцию Использовать номиналы для объекта, то для значений будут использованы цвета:
- красный для измерений выше поля допуска
- синий для измерений ниже поля допуска
- зеленый для измерений в пределах допуска.
Например:
Совет: Можно изменить цвета состояния на странице «Цвета» > «Выноски и графические размеры» диалогового окна Параметры.

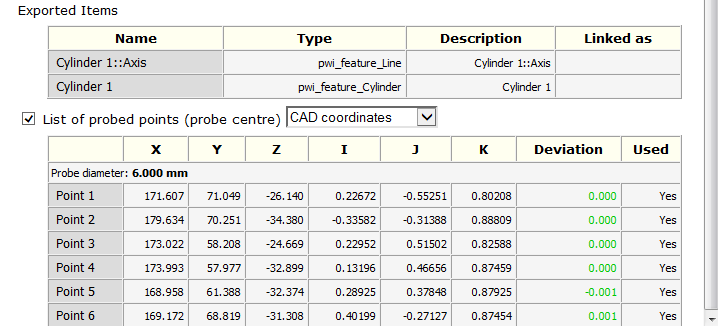

Чтобы посмотреть измеренные точки объекта, установите флажок Список измеренных точек (центр щупа), затем выберите систему координат, относительно которой требуется вывести измерения. Выберите:
- Координаты машины, чтобы вывести положения точек относительно системы координат измерительного устройства.
- Координаты матмодели, чтобы вывести положения точек относительно системы координат матмодели.
- Локальные координаты, чтобы вывести положения точек относительно Системы координат, заданной для объекта. Этот параметр выводит те же положения, что и параметр Координаты матмодели, если не выбран один из элементов СК в качестве системы координат объекта.
Если для объекта заданы номинальные значения, то используются цвета, задающие положение точки: в пределах или за пределами допуска. Например:
Прим.: Координаты, отображаемые в списке измеряемых точек, не компенсированы и могут отличаться от любых координат, выводимых в области Свойства. Используйте диалоговое окно Точки геометрического объекта, чтобы задать точки, используемые для измерения объекта.
