Используйте объект «СК по 3-мерному элементу», чтобы создать систему координат, повернув ось существующей СК так, чтобы она была параллельна вектору трехмерного элемента.
Создание системы координат, ориентированной по 3D-элементу

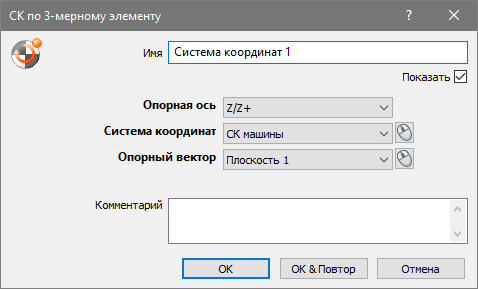

- Откройте вкладку «Базирования и системы координат» > панель «Системы координат» > «По 3D-элементу».
- Введите Имя объекта. Это имя используется в последовательности измерения, на вкладках Отчет и Информация, а также при ссылке на этот объект в других объектах.
- Чтобы отобразить систему координат на виде матмодели, выберите опцию Показать.
- В списке СК выберите систему координат, которую требуется повернуть.
Нажмите
, чтобы выбрать объект на виде матмодели с помощью мыши.
- В списке Опорная ось выберите ось СК, которую необходимо совместить с Опорным вектором.
- В списке Опорный вектор выберите вектор, с помощью которого необходимо базировать СК.
- Введите дополнительную информацию об объекте в поле Комментарий.
- Нажмите OK, чтобы добавить объект в последовательность измерения.
