Вкладка Информация показывает информацию о выбранном в настоящий момент объекте в последовательности измерения в рамках выбранного измерения. Если выбрано значение <имитация измерения> в списке Активное измерение, на вкладке отображаются ошибки базы щупа программного имитатора; если выбрано Мастер-деталь, на вкладке отображаются ошибки базы щупа измерительного устройства.
PowerInspect использует две базы щупов:
- База имитатора, которая содержит ряд щупов, которые могут использоваться для измерений. Это позволяет создавать последовательность измерения, когда PowerInspect не соединен с измерительным устройством.
- База машины, которая содержит щупы измерительного устройства, использующиеся для выполнения измерения. Эта база используется, когда вы соединяетесь с измерительным устройством и выполняете измерение.
Когда последовательность измерения будет завершена, проверьте вкладку Информация для каждого объекта и исправьте все ошибки щупа перед запуском последовательности на измерительном устройстве. Сначала проверьте ошибки для параметра <имитация измерения>, а затем для параметра Мастер-детали.
Пример ошибки базы имитатора
В этом примере показана ошибка, которая возникает, когда для измерения объекта назначен щуп, который недоступен в базе щупов имитатора:

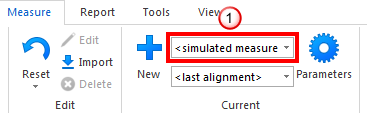

показывает выбранное в настоящий момент измерение; <имитация измерения> указывает на то, что ошибки применяются к базе моделирования.
перечисляет состояния щупа для каждого объекта с ошибками, показанными красным цветом.
выводит описание ошибки. Ошибка Щуп не определен указывает на то, что щуп, назначенный для измерения плоскости 1 и окружности 1, недоступен в базе PowerInspect.
Пример ошибки базы машины

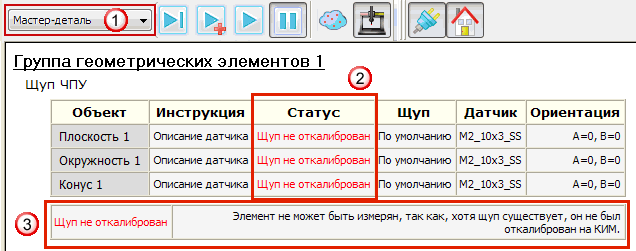

В этом примере показана ошибка, которая возникает, когда щуп (или ориентация щупа), назначенный для измерения объекта, доступен в базе измерительного устройства, но не откалиброван:

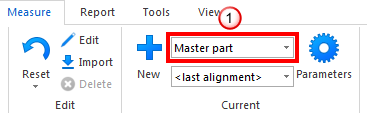

показывает выбранное в настоящий момент измерение; Мастер-деталь показывает ошибки базы щупов измерительного устройства.
перечисляет состояния щупа для каждого объекта с ошибками, показанными красным цветом.
выводит описание ошибки. Ошибка Щуп не откалиброван указывает на то, что щуп доступен, но его сначала нужно откалибровать с помощью вкладки Машина.
