Используйте объект СК с поворотом для создания СК путем поворота существующей системы координат вокруг одной из ее осей на указанный угол.

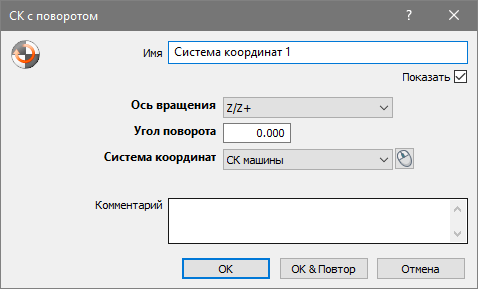

Для создания системы координат с поворотом:
- Откройте вкладку «Базирования и системы координат» > панель «Системы координат» > «С поворотом».
- Введите Имя объекта. Это имя используется в последовательности измерения, на вкладках Отчет и Информация, а также при ссылке на этот объект в других объектах.
- Чтобы отобразить систему координат на виде матмодели, выберите опцию Показать.
- Выберите Ось вращения для СК.
- Введите Угол поворота для СК.
- В списке СК выберите систему координат, которую требуется повернуть.
Нажмите
, чтобы выбрать объект на виде матмодели с помощью мыши.
- Введите дополнительную информацию об объекте в поле Комментарий.
- Нажмите OK, чтобы добавить объект в последовательность измерения.
