Область Номинальные координаты

Область Номинальные координаты позволяет задавать номинальные значения для Вектора нормали. PowerInspect может составить отчет о разнице между номинальными значениями и измеренными значениями. Используйте следующие параметры:

Тип координат — выберите строку в списке, чтобы задать формат номинальных значений. Выберите:

• Декартовы, чтобы ввести номинальные значения в формате IJK.
• Видимые углы, чтобы ввести номинальные значения в формате градусов ABC.
• Сферические, чтобы ввести номинальные значения как азимут (A) и элевацию (E).
Совет: Чтобы задать максимальные и минимальные границы объекта, нажмите на , чтобы открыть диалог Задание границ объекта.

Номинальные значения — введите номинальные значения элемента в полях Номинал.

Прим.: По умолчанию вы не можете вводить номинальные значения, если объекты создаются без матмодели. Если вы хотите задать номинальные значения вручную, то выберите опцию Использовать номиналы.

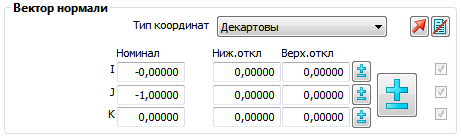

Например, для Вектора нормали номинальное значение вводится в значениях IJK:

Чтобы загрузить номинальные значения для объекта, нажмите и выберите:

• из объекта на матмодели, чтобы загрузить номинальные значения из матмодели.
• из активного измерения, чтобы загрузить номинальные значения из текущего измерения.

Прим.: Если вы изменили какое-либо свойство, нажмите на кнопку Применить, чтобы сохранить изменения перед обновлением номинальных значений.

Диапазон допуска — используйте кнопки , если требуется задать диапазон допуска для объекта.

Выводить в отчет — используйте параметры справа от каждого номинального значения, чтобы указать, будут ли его сведения отображаются в отчете и в выносках на виде матмодели. В приведенном выше примере ни одно из значений IJK не включено в отчет или выноски.

Нажмите , чтобы скрыть все номинальные значения. Кнопка изменится на . Нажмите кнопку еще раз, чтобы восстановить номинальные значения.

Развернуть направление — чтобы развернуть направление вектора, нажмите . Кнопка изменится на . Нажмите кнопку еще раз, чтобы восстановить исходное направление.

Использовать номинальные значения — выберите этот параметр, чтобы ввести или изменить номинальные значения объекта или чтобы сравнить измерения объекта с его номинальными значениями. При выполнении измерений: в последовательности измерений отображается индикатор «в пределах допуска» или «за пределами допуска» ; граница выноски, связанная с этим объектом, выделяется цветом, чтобы указать, находится ли измерение в пределах допуска; значение допуска, номинальное значение, значение отклонения и ошибки вычисляются при включении объекта в отчет. Снимите этот флажок, чтобы отключить сравнение с номинальными значениями объекта. Окна Номиналов становятся неактивными, не отображаются индикаторы допуска, а в отчете не отображаются значения допуска, номинала, отклонения и ошибки.

Снимите этот флажок, чтобы отключить сравнение с номинальными значениями объекта. Окна Номиналов становятся неактивными, не отображаются индикаторы допуска, а в отчете не отображаются значения допуска, номинала, отклонения и ошибки.
