Вместо назначения определенного базирования для каждого объекта при добавлении его к последовательности измерения можно задать базирования при измерении, выбрав параметр <Активное базирование> в списке Система координат. Используйте объекты активного базирования для задания активного базирования в последовательности измерения.
Чтобы добавить объект активного базирования в последовательность измерения:
- Выберите вкладку «Базирования и системы координат» > панель «Базирования» > «Активный». Откроется диалоговое окно Активное базирование.
- Введите Имя объекта.
- В списке Система координат выберите базирование, которое требуется обозначить этим объектом.
- Чтобы включить параметры базирования в отчет, нажмите кнопку Выводить в отчёт.
- Нажмите ОК, чтобы сохранить изменения и добавить объект в последовательность измерения.
В списке Активное базирование на вкладке «Измерение» > панель «Текущий» отобразится выбранная СК. Кроме того, PowerInspectавтоматически пересчитает измерения для всех объектов, имеющих параметр Система координат в списке <Активное базирование>, с учетом нового базирования.
Для просмотра базирования, связанного с объектом активного базирования, нажмите на значок
рядом с объектом в Дереве последовательности.
Можно изменить активное базирование в любой момент, добавив другой объект активного базирования к последовательности измерения или выбрав другую запись в списке Активное базирование. При воспроизведении каждого активного базирования изменяется выбор активного базирования.

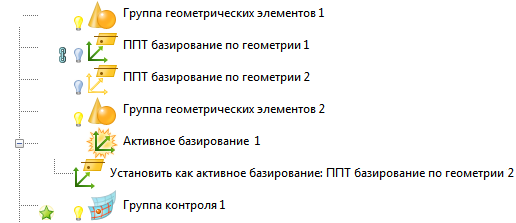

В этом примере активное базирование изначально установлено на ППТ базирование по геометрии 2 (как показано золотым значком базирования). Когда выполняется объект Активное базирование 1, он сбрасывает активное базирование на ППТ базирование по геометрии 1:
