Используйте объект «СК по двумерному элементу», чтобы создать систему координат, повернув ось существующей СК так, чтобы она была параллельна вектору двумерного элемента, спроецированного на заданную плоскость.

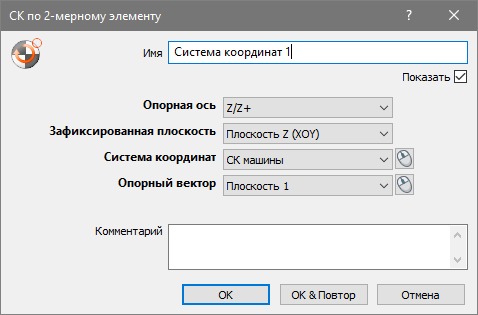

Чтобы создать систему координат, ориентированную по 2D-элементу:
- Откройте вкладку «Базирования и системы координат» > панель «Системы координат» > «В 2D-элемент».
- Введите Имя объекта. Это имя используется в последовательности измерения, на вкладках Отчет и Информация, а также при ссылке на этот объект в других объектах.
- Чтобы отобразить систему координат на виде матмодели, выберите опцию Показать.
- В списке СК выберите систему координат, которую требуется повернуть.
Нажмите
, чтобы выбрать объект на виде матмодели с помощью мыши.
- В списке Опорная ось выберите ось СК, которую требуется совместить со спроецированным вектором.
- В списке Опорный вектор выберите вектор, с помощью которого необходимо базировать СК.
- В списке Фиксированная плоскость выберите плоскость, на которую спроецирован опорный вектор.
- Введите дополнительную информацию об объекте в поле Комментарий.
- Нажмите OK, чтобы добавить систему координат в последовательность измерения.
