Выберите вкладку «Траектория» > панель «Параметры» > «Уровни проверки», чтобы задать уровни и объекты матмодели, которые требуется включить в проверку столкновений.
Прим.: Этот параметр доступен только при создании измерений для станков с ЧПУ и КНС.
Задание уровней и объектов матмодели, включаемых в проверку столкновений

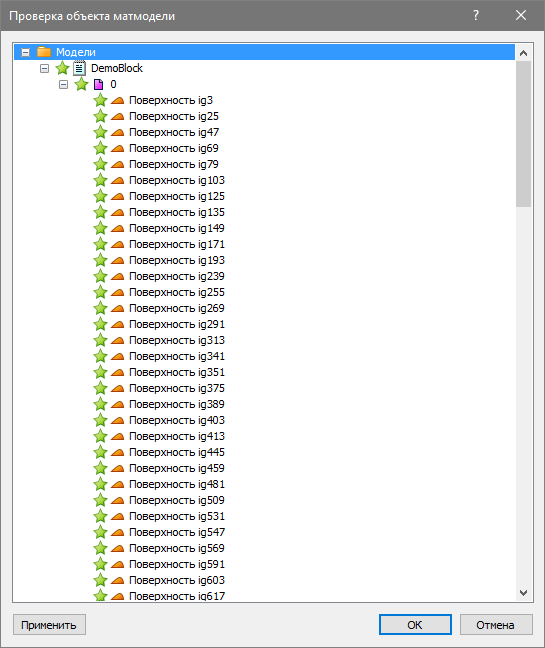

- Выберите вкладку «Траектория» > панель «Параметры» > «Уровни проверки». Откроется диалог Проверка объекта матмодели. Например:
- Нажмите
, чтобы развернуть папки и увидеть уровни и объекты, с которыми вы собираетесь работать. - По умолчанию все уровни и объекты матмодели проверяются на предмет столкновений. Щелкните значок звездочки рядом с уровнем, чтобы включить или исключить его из проверки столкновений:
указывает, что элемент включен в проверку
указывает, что элемент исключен из проверки
обозначает, что родительский уровень содержит комбинацию включенных и исключенных элементов.В данном примере грани Face 1~18 и Face 1~26 уровня Level_1 исключены из проверки столкновений:
- Нажмите ОК, чтобы сохранить изменения и закрыть диалог.
Кроме того, можно выбрать уровни и объекты матмодели, включенные в проверку столкновений, используя вкладку Матмодель.
