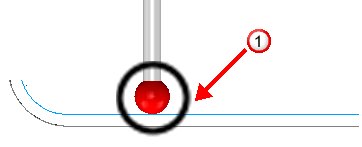

В следующем примере, где две поверхности находятся в пределах радиуса поиска щупа
, вы не можете измерить нижнюю поверхность, так как точки всегда проецируются на поверхность, ближайшую к щупу. Однако, когда вы исключаете верхнюю поверхность из измерения, PowerInspect вычисляет измерения для нижней поверхности.
Чтобы исключить уровни и объекты матмодели из измерения, выберите вкладку «Измерение» > панель «Настройки» > «Активные уровни».
Чтобы указать, какие уровни и объекты используются в измерениях:
- Используйте Менеджер уровней, чтобы перенести объекты матмодели, которые требуется исключить, на определенный уровень.

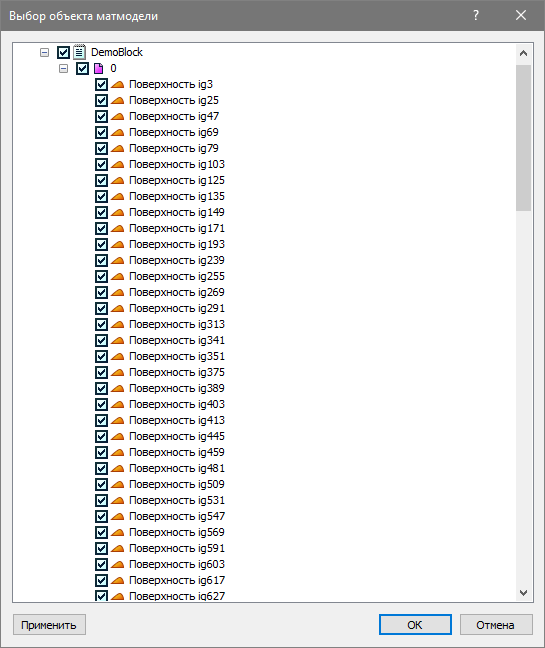

- вкладка «Измерение» > панель «Настройки» > «Активные уровни». Откроется диалоговое окно Выбор объекта матмодели:
- Нажмите
, чтобы развернуть папки и открыть уровни и объекты матмодели, с которыми вы собираетесь работать.
- Выберите или погасите опции элементов, доступных для измерения:
указывает, что элемент включен в измерение.
указывает, что элемент исключен из измерения.
указывает, что родительский уровень или объект содержит комбинацию включенных и исключенных элементов.
В данном примере измерению подлежат только грани Face 1~5 и Face 1~18 на уровне Level_1.
- Нажмите ОК, чтобы сохранить изменения и закрыть диалог. Когда вы измеряете деталь, PowerInspect игнорирует любые поверхности на уровнях матмодели, которые не были выбраны для измерения. Уровни, которые доступны для измерения, называются контекстом матмодели.
Те уровни матмодели, которые показаны на виде матмодели, и те, которые используются для измерения, контролируются по отдельности. Это позволяет отображать поверхность на виде матмодели и игнорировать ее при измерении. Чтобы указать, какие уровни матмодели:
- отображаются, выберите вкладку «Вид» > панель «Вид» > «Видимые уровни»;
- могут быть измерены, используйте вкладку Матмодель;
- могут измеряться для отдельных групп контроля, используйте диалоговое окно группы.
