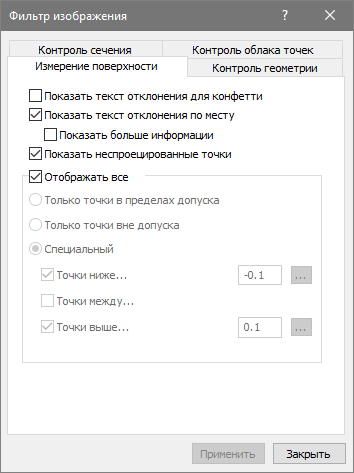

Для фильтрации отображения измеренных точек поверхности на виде матмодели воспользуйтесь вкладкой «Вид» > панель «Опции вида» > «Фильтр изображения» и откройте вкладку «Измерение поверхности».
В данной вкладке содержатся следующие параметры:
- Показать текст отклонения для конфетти — установите этот флажок, чтобы показать отклонение точек контроля рядом с конфетти на виде матмодели. Снимите этот флажок, чтобы показать конфетти без отклонений.
Пример конфетти с погашенной опцией Показать текст отклонения для конфетти:

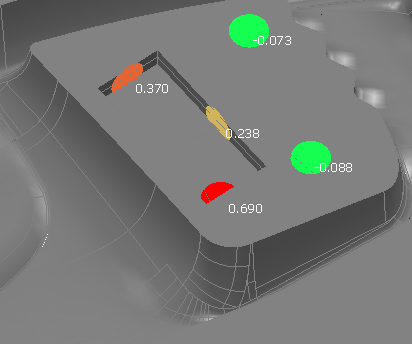

Пример конфетти с активной опцией Показать текст отклонения для конфетти:
- Показать текст отклонения по месту — установите этот флажок, чтобы показать отклонение точек контроля рядом с метками по месту на виде матмодели. Снимите этот флажок, чтобы показать метки по месту без отклонений.

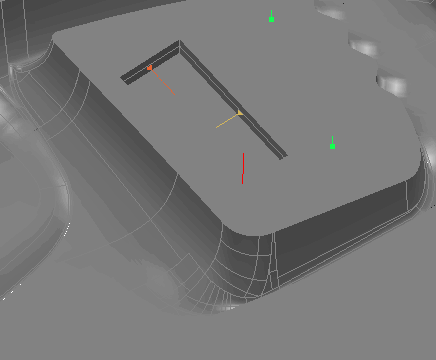

Пример выносок по месту при активной опции Показать текст отклонения по месту:
Пример выносок по месту при активной опции Показать текст отклонения по месту:
- Показать больше информации — установите этот флажок, чтобы показать имя каждой измеряемой точки, когда выбран параметрМетки по месту. Необходимо выбрать Отображать текст отклонения по месту, чтобы включить этот параметр.

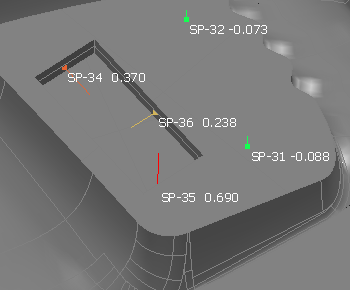

Пример выносок по месту, когда выбраны опции Показать текст отклонения по месту и Показать больше информации:
- Показать неспроецированные точки — установите этот флажок, чтобы отобразить не спроецированные точки.
- Отображать все — установите этот флажок, чтобы показать все точки контроля поверхности. Чтобы ограничить то, какие точки отображаются, уберите галочку, а затем выберите:
- Только точки в пределах допуска, чтобы открыть только точки в пределах допуска.
- Только точки вне допуска, чтобы открыть только точки вне пределов допуска.
- Специальный, чтобы задать нижние и верхние пределы точек для отображения. Установите флажок Точки ниже, если требуется показывать точки со значениями ниже заданного нижнего предела допуска. Установите флажок Точки выше, если требуется показывать точки со значениями выше заданного верхнего предела допуска. Установите флажок Точки между, чтобы отображались точки, значения которых находятся между заданными верхним и нижним пределами допуска.
Чтобы ограничить отображение допустимыми отклонениями группы контроля, выберите группу в последовательности измерения, затем нажмите
.
Нажмите Применить, чтобы отобразить изменения на виде матмодели.
