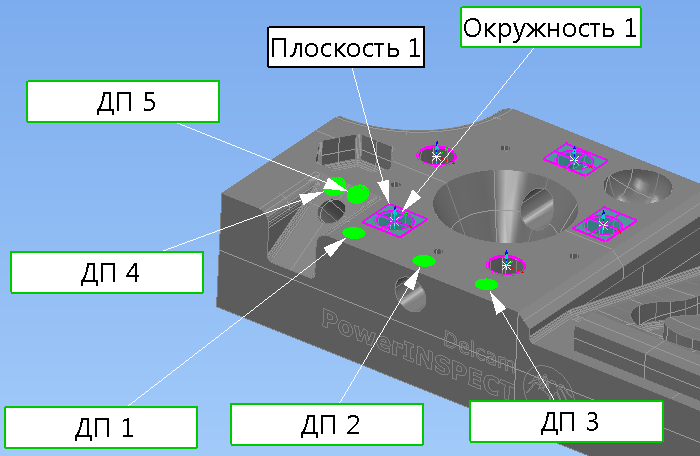

Когда можно заблокировать только несколько осей детали геометрическими объектами, вы можете создать базирование СОП, используя геометрические объекты и наводимые точки. Геометрические объекты используются для блокировки выбранных осей, а точки - для создания оставшихся ограничений. В следующем примере показано, как создать базирование СОП с использованием окружности и измеряемых точек, расположенных вокруг лопаток рабочего колеса.
Чтобы создать базирование СОП с помощью точек контроля поверхности:
- Создайте геометрические элементы, необходимые для базирования.
- Создайте группу контроля поверхности, содержащую наводимые точки на поверхности.Прим.: Наводимые точки на поверхности доступны только при создании измерений для станков с ручным управлением и с ЧПУ.
- Откройте вкладку «Главная» > панель «Создать» > «Базирование» > «Базирование СОП», чтобы открыть диалоговое окно Определение базирования СОП и ввести Имя базирования.

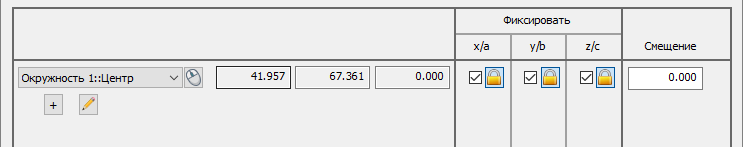

- Выберите геометрические объекты, которые хотите использовать для базирования. В следующем примере три оси смещения и две поворотные оси блокируются окружностью 1, поскольку используется весь элемент и выбран параметр Фикс. IJK,

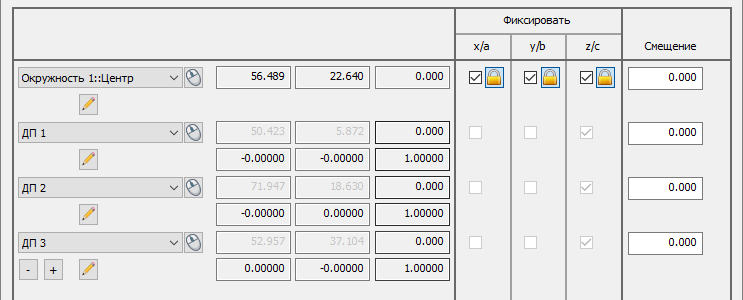

- Выберите измеряемые точки для базирования. Например:
Столбец Фиксировать показывает нормаль каждой точки.
- Когда вы добавите все требуемые точки контроля, нажмите ОК, чтобы закрыть диалог и создать базирование.
- Измерьте элементы. PowerInspect оптимизирует базирование для создания оптимального совмещения и выводит стандартное отклонение измерений в диалоговом окне Определение базирования СОП и на вкладках Информация и Отчет.
