При выборе элементов дуги, конуса, цилиндра или эллипса из матмодели с помощью параметра выделения каркасных элементов PowerInspect открывает номинальные значения Начальный угол и
Конечный угол в диалоговом окне Измерения
элемента.
Например, когда вы выбираете следующую дугу на матмодели:

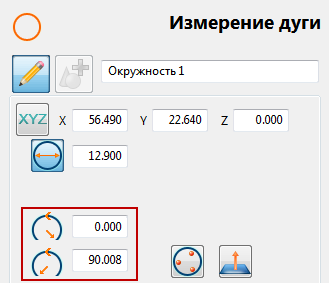

PowerInspectпоказывает номинальные значения начального и конечного углов в диалоговом окне Измерение дуги:
При нажатии кнопки Принять
PowerInspect создает объект последовательности с траекторией, определенной выбранным методом измерения. Например:
Можно использовать локальную систему координат PowerInspect для изменения начального и конечного углов для 3D-элементов. Локальная система координат отображается красным, зеленым и синим пунктиром, представляя оси X, Y и Z элемента. Например:

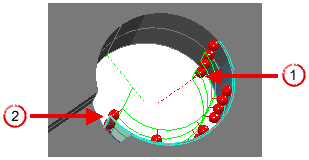

Нулевым положением является положительная ось Х элемента. Используя локальную систему координат для наглядности, вы можете изменить начальные и конечные углы траектории. В следующем примере закрашенная модель показывает, что траектория цилиндра включает точки касания, которые не имеют контакта деталью:
Нулевое положение ЛСК элемента
Точки касания не контактируют с деталью
Чтобы исправить это, измените начальный угол с -180.00 градусов на -145.00 градусов и сохраните изменения. Вкладка «Вид матмодели» обновляется и показывает, что теперь все точки касания имеют контакт с моделью:
