Когда вы отображаете модель в каркасном режиме, вид матмодели показывает линии на каждой поверхности, указывающие форму поверхности. Используйте опцию меню Изменить сетку, чтобы изменить плотность линий для выбранных поверхностей.
Прим.: Чтобы изменить сетку для всех поверхностей модели, используйте параметры Сетки в диалоговом окне Параметры измерения.
Чтобы изменить сетку для поверхностей модели:
- Выберите параметр каркасного вида на вкладке «Вид» > панель «Вид».
- Выберите вкладку «Главная» > панель «Режимы мыши» > «Выбор поверхностей».
- На виде матмодели выберите поверхности, сетку которых необходимо изменить.
- Щелкните правой кнопкой вид матмодели и выберите Изменить сетку в контекстном меню. Откроется диалог Параметры сетки.

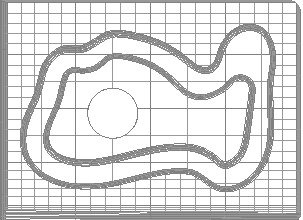

- По умолчанию каждый элемент поверхности, созданный продольными и поперечными линиями поверхности, разделен на сетку 2х2. Чтобы изменить размер сетки для выбранных поверхностей, введите новые значения в полях Плотность U и Плотность V. Чем больше значения, тем больше линий отображается в диапазонах параметров U и V. В следующем примере показана модель с плотностью U и V, равной 2 для внутренней и 5 для наружной поверхности
- Чтобы использовать текущие значения сетки как значения по умолчанию для новых моделей, добавленных в этот документ, установите флажок Сохранить по умолчанию.
- Чтобы скрыть детализированные линии для всех поверхностей и оставить только продольные и поперечные линии модели, отключите опцию Показать внутренние линии на поверхностях.
- Нажмите OK, чтобы закрыть диалог и сохранить изменения.
