Создание системы координат по элементам

Используйте объект Система координат по элементам, чтобы задать систему координат с помощью объектов плоскости, прямой и точки.

Чтобы создать систему координат:

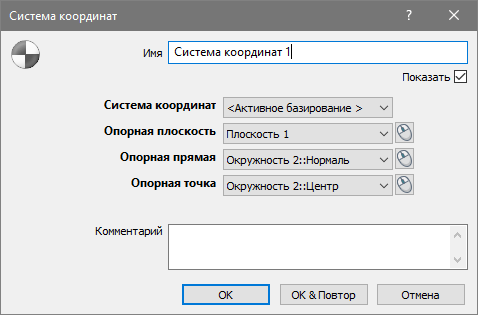

1. Откройте вкладку «Базирования и системы координат» > панель «Системы координат» > «По элементам».



2. Введите Имя объекта. Это имя используется в последовательности измерения, на вкладках Отчет и Информация, а также при ссылке на этот объект в других объектах.
3. Чтобы отобразить систему координат на виде матмодели, выберите опцию Показать.
4. В списке Система координат выберите систему координат, относительно которой задается создаваемая СК.

   Чтобы задать систему координат во время измерения, выберите <Активное базирование>. Затем можно указать базирование, используя список Активное базирование на вкладке «Измерение».

5. В списке Опорная плоскость выберите объект, чтобы задать плоскость Z = 0 для СК.
6. В списке Опорная прямая выберите объект, чтобы задать ось Х системы координат. Если ось не лежит в опорной плоскости, то прямая проецируется на нее.
7. В списке Опорная точка выберите объект, чтобы задать начало координат новой системы координат. Если точка не лежит в опорной плоскости, то точка проецируется на нее.

   Нажмите , чтобы выбрать объект на виде матмодели с помощью мыши.

8. Введите дополнительную информацию об объекте в поле Комментарий.
9. Нажмите ОК, чтобы закрыть диалог и добавить группу в последовательность измерения.
